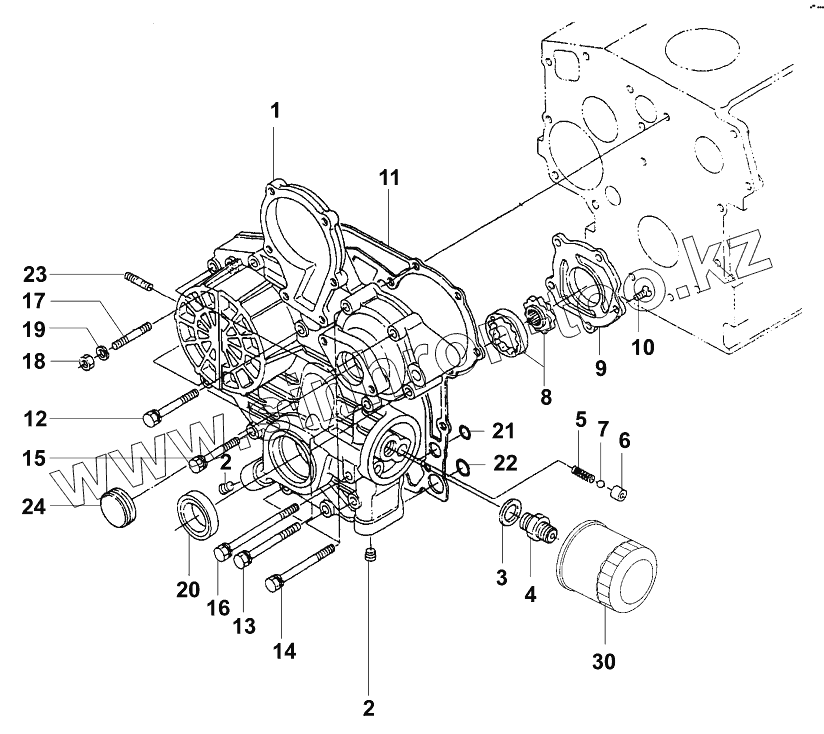

Каталог запасных частей к технике: JCB VM-1500-1601100. Картер шестерен
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07001/33040 | Assy case, cpl. incl. 2-10 | |
| 2 | 07001/33041 | Plug | |
| 3 | 07001/31416 | Washer | |
| 4 | 07001/33042 | Connection | |
| 5 | 07001/33043 | Spring | |
| 6 | 07001/33044 | Valve | |
| 7 | 07001/33045 | Ball | |
| 8 | 07001/33046 | Rotor-oil pump | |
| 9 | 07001/33047 | Cover-oil pump | |
| 10 | 07001/33048 | Screw | |
| 11 | 07001/33049 | Gasket | |
| 12 | 07001/33050 | Screw | |
| 13 | 07001/33051 | Screw | |
| 14 | 07001/33052 | Screw | |
| 15 | 07001/33053 | Screw | |
| 16 | 07001/33054 | Screw | |
| 17 | 07001/33055 | Stud | |
| 18 | 07001/31426 | Nut | |
| 19 | 07001/31069 | Spring washer | |
| 20 | 07001/33057 | Seal ring | |
| 21 | 07001/33058 | O-ring | |
| 22 | 07001/33059 | O-ring | |
| 23 | 07001/33060 | Stud | |
| 24 | 07001/33061 | Cover | |
| 30 | 07001/33065 | Oil filter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
