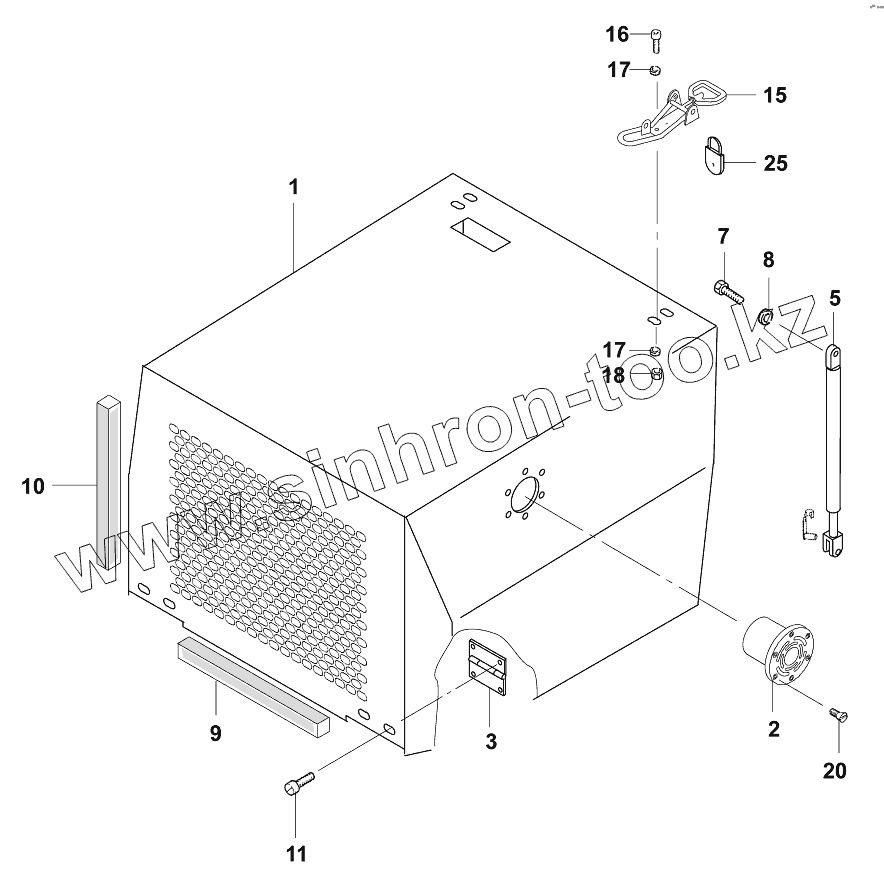

Каталог запасных частей к технике: JCB VM-1500-1601100. Капот двигателя
1
2
3
5
7
8
9
10
11
15
16
17
17
18
20
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 05731/20560 | Engine hood | |
| 2 | 05731/20530 | Air intakte system | |
| 3 | 05731/20540 | Hinge, cpl. | |
| 5 | 05731/20511 | Gas spring | |
| 7 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 8 | 02201/00008 | Washer 8,4 DIN125 | |
| 9 | 05731/20509 | Noise damping | |
| 10 | 05731/20508 | Noise damping | |
| 11 | 02099/12025 | Screw | |
| 15 | 05731/20094 | Toggle type fastener | |
| 16 | 02027/06020 | Cap screw M6x20 DIN912 | |
| 17 | 02208/00106 | Washer 6 DIN6796 | |
| 18 | 02118/40600 | Security nut NM6 DIN985 | |
| 20 | 02028/05010 | Countersunk bolt | |
| 25 | 02940/01001 | Padlock | |
| 85731/20510 | 85731/20510 | Engine hood, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
