Каталог запасных частей к технике: JCB VM-1500-1601100. Электрооборудование

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

11

11

12

13

14

15

16

18

19

20

21

21

22

23

24

25

26

27

28

35

40

45

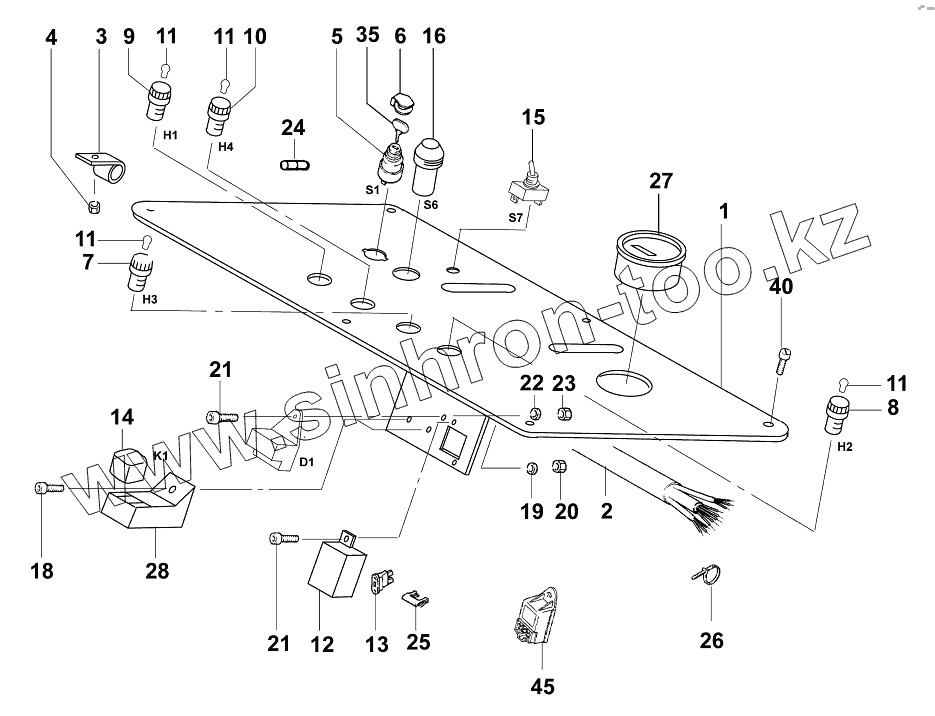

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05731/81120		Instrument panel, cpl.
2	05731/82121		Cable harness
3	02503/06119		Pipe clip
4	02118/40800		Security nut NM 8 DIN980
5	08102/02015		Switch lock
6	08102/01992		Cover
7	08422/06065		Lamp
8	08422/06067		Lamp
9	08422/06068		Lamp
10	08422/06073		Lamp
11	08420/03003		Bulb
12	08412/05005		Fuse box
13	08412/05150		Insert 15A
14	08121/01025		Relay
15	08102/02163		Switch
16	08102/02237		Pressure switch
18	02025/04012		Cap screw M4x12 DIN7984
19	02201/00004		Washer 4,3 DIN125
20	02110/00004		Hexagon nut M4 DIN934
21	02025/05016		Cap screw M5x16 DIN7984
22	02201/00005		Washer 5,3 DIN125
23	02110/00005		Hexagon nut M5 DIN934
24	08230/01132		Diode, cpl.
25	08412/05001		Bridge
26	02322/00021		Hose clip
27	08500/01011		Indicator
28	08121/01026		Mounting base
35	08102/01998		Key
40	02099/06014		Screw
45	07001/33440		Relay
05731/82120	05731/82120		Elektric Instrument panel H

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
