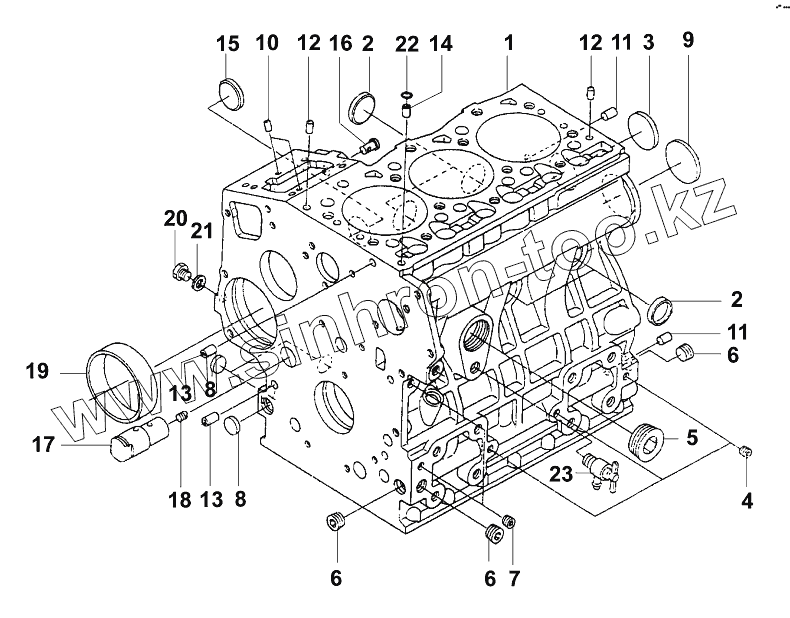

Каталог запасных частей к технике: JCB VM-1500-1601100. Блок цилиндров
1
2
2
3
4
5
6
6
6
7
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07001/33010 | Crankcase, cpl. incl. 2-21 | |
| 2 | 07001/33011 | Plug | |
| 3 | 07001/31110 | Plug | |
| 4 | 07001/31111 | Plug | |
| 5 | 07001/33012 | Plug | |
| 6 | 07001/33013 | Plug | |
| 7 | 07001/31051 | Plug | |
| 8 | 07001/31053 | Plug | |
| 9 | 07001/33015 | Plug | |
| 10 | 07001/33016 | Parallel pin | |
| 11 | 07001/33017 | Parallel pin | |
| 12 | 07001/33018 | Parallel pin | |
| 13 | 07001/33019 | Pin | |
| 14 | 07001/33020 | Pin | |
| 15 | 07001/33021 | Plug | |
| 16 | 07001/33022 | Pin | |
| 17 | 07001/33023 | Shaft | |
| 18 | 07001/33024 | Screw | |
| 19 | 07001/33025 | Bushing | |
| 20 | 07001/31063 | Plug | |
| 21 | 07001/31064 | Gasket | |
| 22 | 07001/31065 | O-ring | |
| 23 | 07001/33027 | Drain cock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
