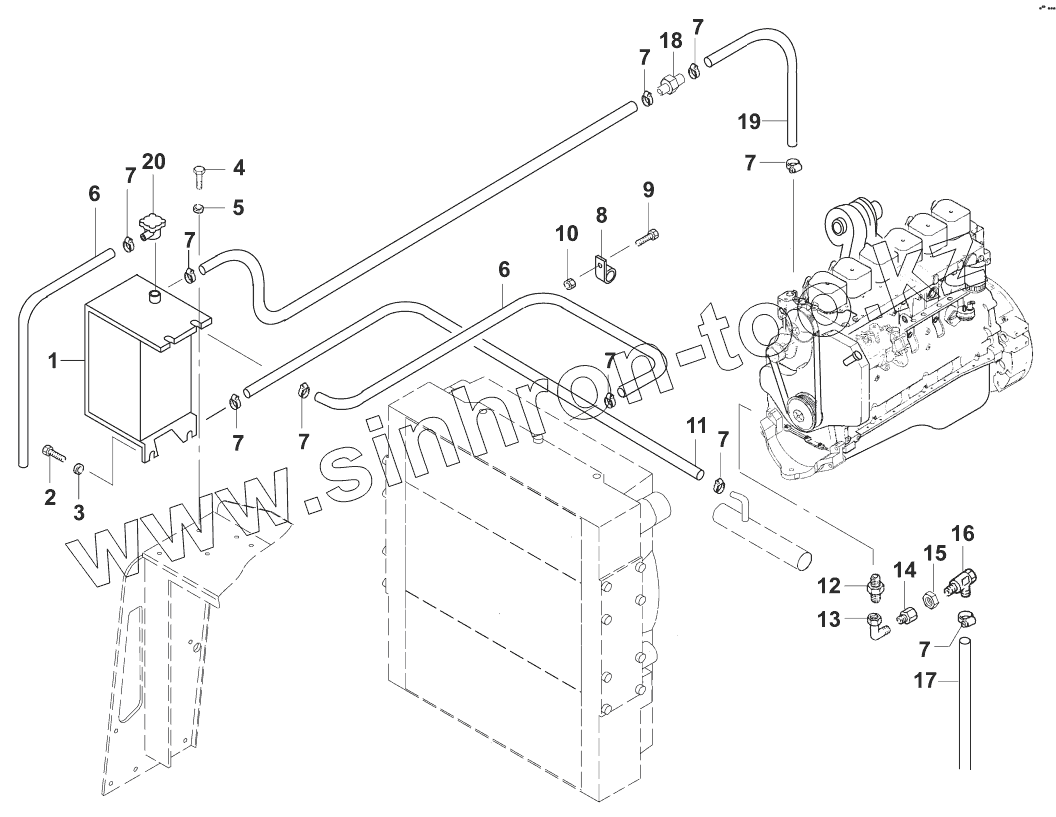

Каталог запасных частей к технике: JCB VM-146D/PD. Водяной бак
1
2
3
4
5
6
6
7
7
7
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07242/51290 | Water tank | |
| 2 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 3 | 02201/00008 | Washer 8,4 DIN125 | |
| 4 | 02021/10020 | Hexagon screw M10x20 DIN933 | |
| 5 | 02200/00010 | Washer 10,5 DIN7349 | |
| 6 | 02880/51080 | Hose 2600 mm | |
| 7 | 02322/01209 | Hose clamp | |
| 8 | 02503/06115 | Pipe clip | |
| 9 | 02021/06016 | Hexagon screw M6x16 DIN933 | |
| 10 | 02118/30600 | Security nut VM6 DIN980 | |
| 11 | 02883/00080 | Hose 1100mm | |
| 12 | 02521/10871 | Nipple | |
| 13 | 02522/23218 | Union | |
| 14 | 04054/21077 | Adaptor | |
| 15 | 02527/00218 | Union nut | |
| 16 | 02531/00011 | Exhaust valve | |
| 17 | 02880/51120 | Hose 600 mm | |
| 18 | 02514/09602 | Nipple | |
| 19 | 02880/51100 | Hose 35 mm | |
| 20 | 04010/40510 | Cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
