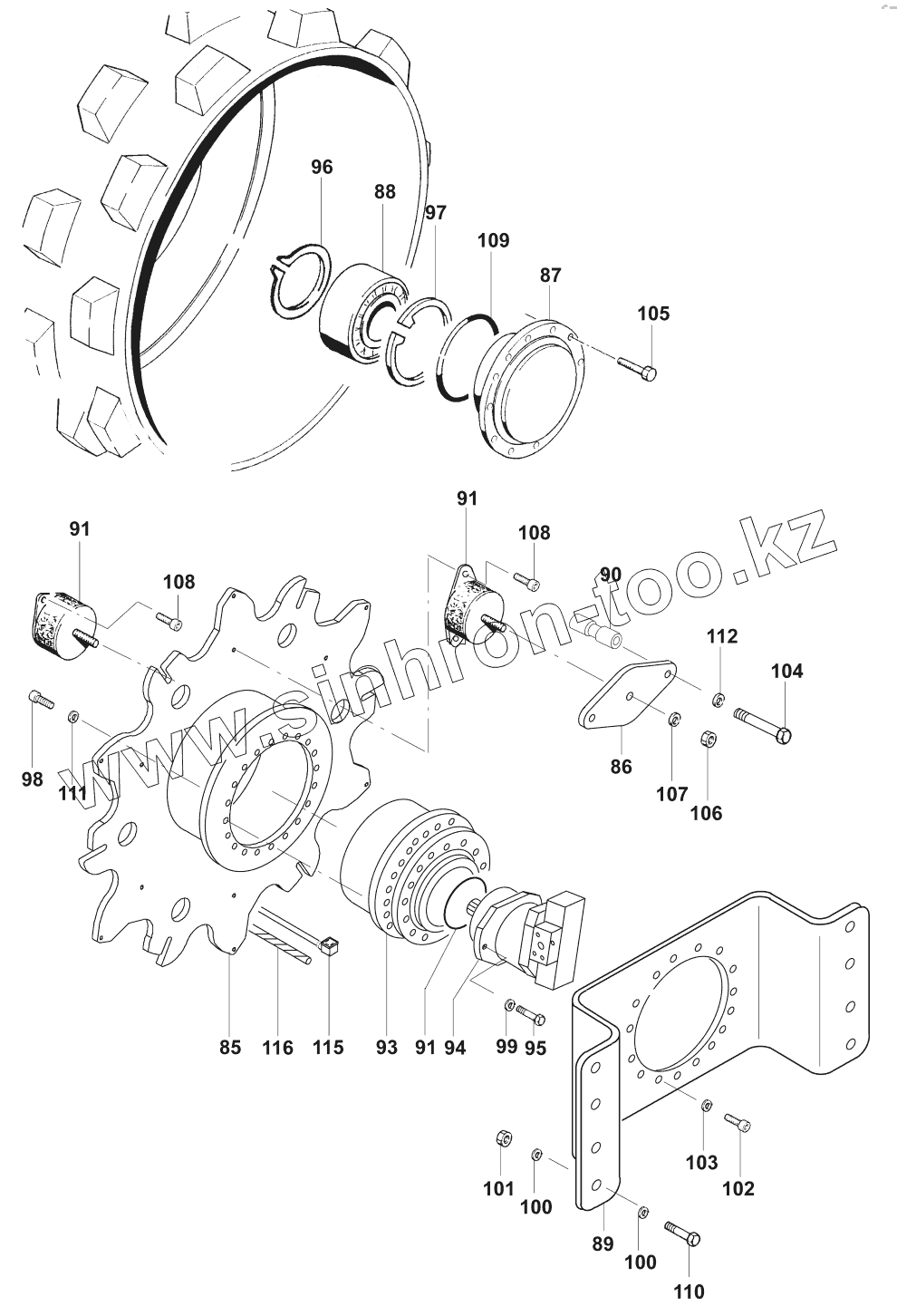

Каталог запасных частей к технике: JCB VM-146D/PD. Валец кулачковый
85
86
87
88
89
90
91
91
91
93
93
94
95
96
97
98
99
100
100
101
102
103
104
105
106
107
108
108
109
110
111
112
115
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85 | 07260/10003 | Support | |
| 86 | 07240/10003 | Tensioning plate | |
| 87 | 07250/10038 | Cover | |
| 88 | 02712/06262 | Cylindrical roller bearing | |
| 89 | 07251/21602 | Adaptor | |
| 90 | 07260/10020 | Spacer pipe | |
| 91 | 04010/22019 | Rubber pad | |
| 92 | 02772/15040 | O-ring | |
| 93 | 07260/10305 | Gear | |
| 93 | 07262/20305 | Gear | |
| 94 | 07241/20250 | Variable displacement motor | |
| 95 | 02021/16035 | Hexagon screw M16x35 DIN933 | |
| 96 | 02305/00130 | Retaining ring 130x4 DIN471 | |
| 97 | 02304/00280 | Retaining ring 250x5 DIN472 | |
| 98 | 02026/66060 | Cap screw M16x1,5x60 DIN912 | |
| 99 | 02201/00016 | Washer 17 DIN125 | |
| 100 | 02208/00120 | Washer 20 DIN6796 | |
| 101 | 02118/32000 | Security nut VM20 DIN980 | |
| 102 | 02026/20050 | Cap screw M20x50 DIN912 | |
| 103 | 02200/00068 | Washer | |
| 104 | 02020/20200 | Hexagon screw M20x200 DIN931 | |
| 105 | 02021/24080 | Hexagon screw M24x80 DIN933 | |
| 106 | 02118/41600 | Security nut NM16 DIN985 | |
| 107 | 02208/00116 | Washer 16 DIN6796 | |
| 108 | 02027/12025 | Cap screw M12x25 DIN912 | |
| 109 | 02772/36770 | O-ring | |
| 110 | 02020/20090 | Hexagon screw M20x90 DIN931 | |
| 111 | 07260/10301 | Washer | |
| 112 | 02806/00540 | Disc spring | |
| 115 | 07260/10070 | Line | |
| 116 | 02883/27710 | Hose 2650mm | |
| 87252/20002 | 87252/20002 | Tamping foot drum |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
