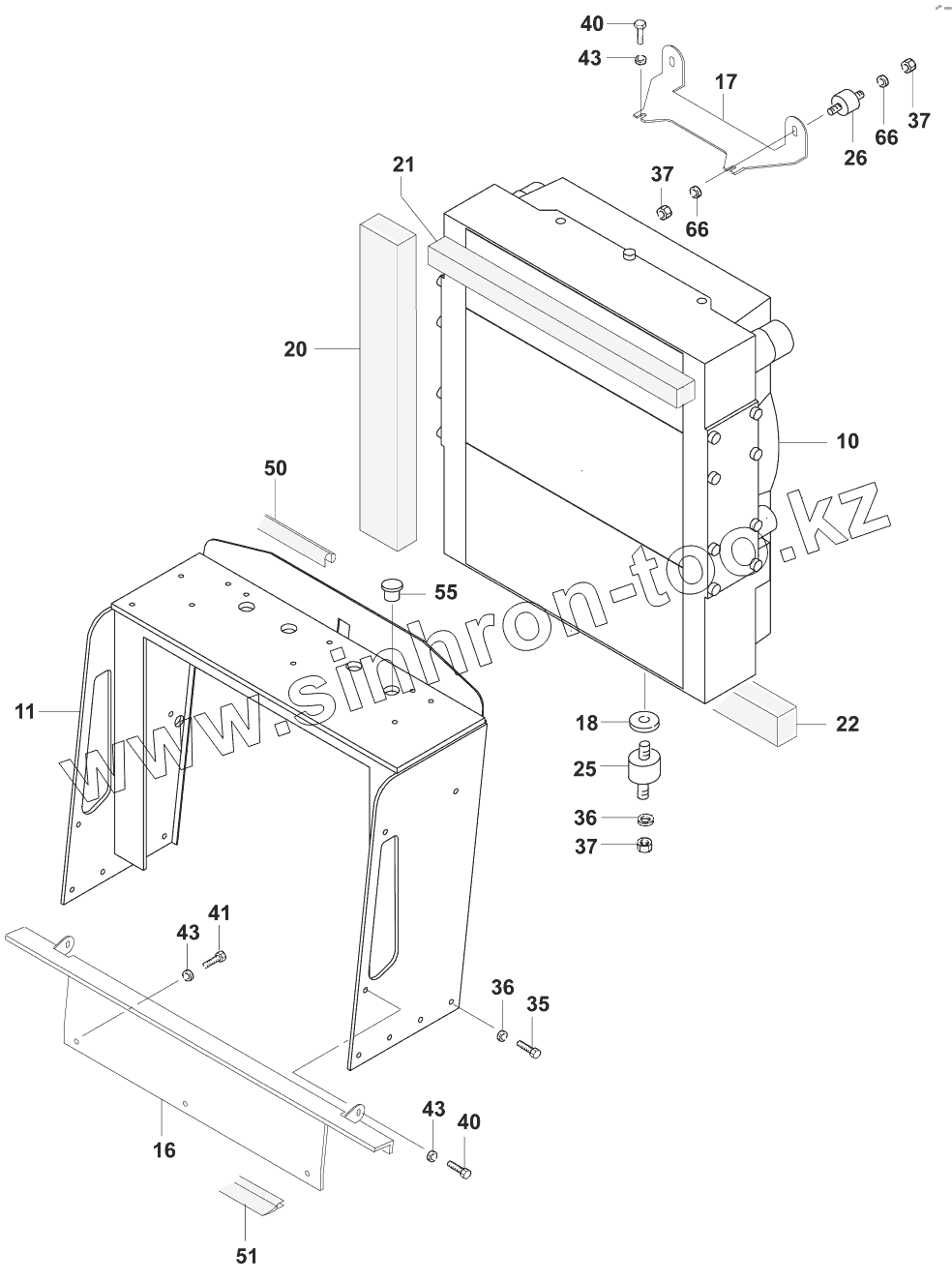

Каталог запасных частей к технике: JCB VM-146D/PD. Установка системы охлаждения
10
11
16
17
18
20
21
22
25
26
35
36
36
37
37
37
40
40
41
43
43
43
50
51
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 07242/51275 | Cooler | |
| 11 | 07242/51150 | Cooler box | |
| 16 | 07242/51160 | Intermediate wall | |
| 17 | 07242/51166 | Bracket, upper | |
| 18 | 04033/26103 | Washer | |
| 20 | 07242/51167 | Rubber stripe | |
| 21 | 07242/51168 | Rubber stripe | |
| 22 | 07242/51169 | Rubber stripe | |
| 25 | 02622/07025 | Rubber pad | |
| 26 | 02622/21050 | Pad | |
| 35 | 02021/10025 | Hexagon screw M10x25 DIN933 | |
| 36 | 02200/00010 | Washer 10,5 DIN7349 | |
| 37 | 02118/31000 | Security nut VM10 DIN980 | |
| 40 | 02021/08025 | Hexagon screw M8x25 DIN933 | |
| 41 | 02021/08016 | Hexagon screw M8x16 DIN933 | |
| 43 | 02201/00008 | Washer 8,4 DIN125 | |
| 50 | 04034/40508 | Sectional sealing material 1500mm | |
| 51 | 02782/01015 | Sectional sealing material 1,0m | |
| 55 | 02779/03029 | Plug | |
| 87242/51004 | 87242/51004 | Instalation cooler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
