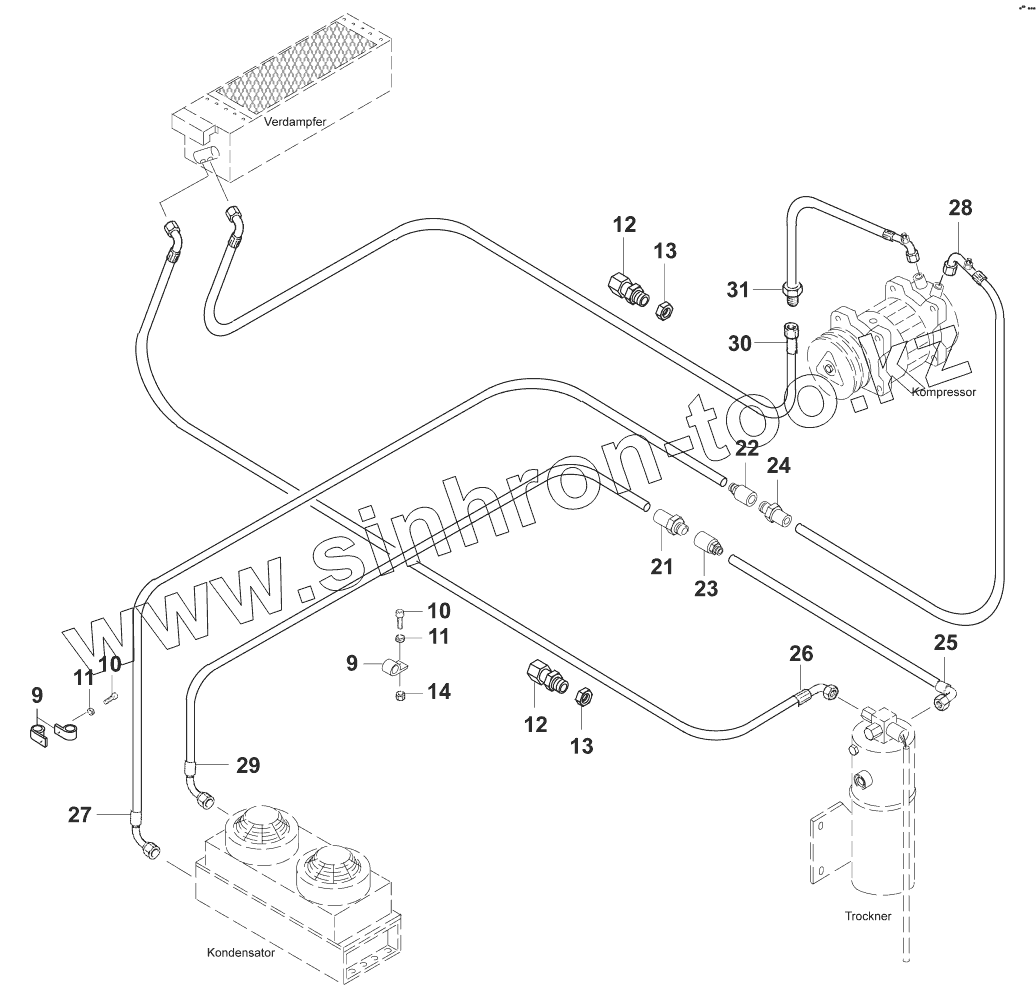

Каталог запасных частей к технике: JCB VM-146D/PD. Трубопроводы кондиционера

Тип техники

Марка

Модель

Схема

9

9

10

10

11

11

12

12

13

13

14

21

22

23

24

25

26

27

28

29

30

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
9	02503/06122		Hose clamp
10	02027/06020		Cap screw M6x20 DIN912
11	02200/00006		Washer 6,4 DIN7349
12	08101/02115		Cable-type screw connection
13	08101/02116		Hexagon nut
14	02118/30600		Security nut VM6 DIN980
21	02880/14081		Clutch
22	02880/14082		Clutch
23	02880/14080		Clutch
24	02880/14083		Clutch
25	02880/14120		Hose AC-DN08x850
26	02880/14130		Hose AC-DN08x1800
27	02880/14140		Hose AC-DN08x2350
28	02880/14150		Hose AC-DN10x2600
29	02880/14160		Hose AC-DN10x2550
30	02880/14178		Hose AC-DN12x3000
30	02880/14180		Hose AC-DN12x3820
31	02880/14170		Hose AC-DN12x600
87242/92730	87242/92730		Hose-pipe - Air conditioning

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
