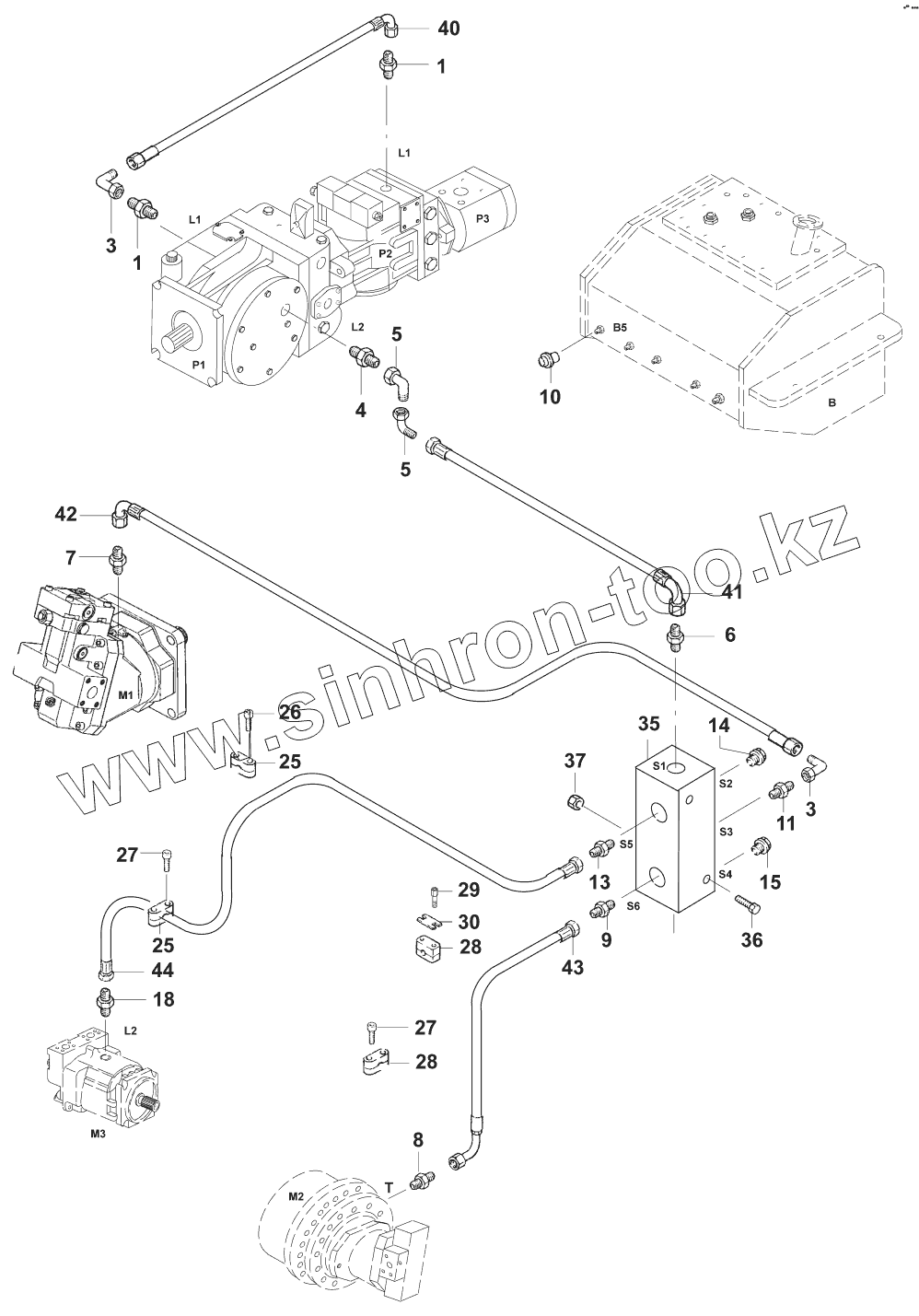

Каталог запасных частей к технике: JCB VM-146D/PD. Трубопроводы
1
1
3
3
4
5
5
6
7
8
9
10
11
13
14
15
18
25
25
26
27
27
28
28
29
30
35
36
37
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02521/10623 | Nipple | |
| 3 | 02522/23222 | Nipple | |
| 4 | 02521/10629 | Nipple | |
| 5 | 02522/23228 | Nipple | |
| 6 | 02521/10128 | Nipple | |
| 7 | 02521/10624 | Nipple | |
| 8 | 02521/10315 | Nipple | |
| 9 | 02521/10115 | Nipple | |
| 10 | 02528/00422 | Plug | |
| 11 | 02521/10122 | Nipple | |
| 13 | 02521/10118 | Nipple | |
| 14 | 02506/20034 | Screw plug | |
| 15 | 02506/20012 | Screw plug | |
| 18 | 02521/10619 | Nipple | |
| 25 | 02503/43325 | Hose clamp | |
| 26 | 02027/06030 | Cap screw M6x30 DIN912 | |
| 27 | 02027/06040 | Cap screw M6x40 DIN912 | |
| 28 | 02503/43322 | Hose clamp | |
| 29 | 02503/30317 | Construction screw | |
| 30 | 02503/30318 | Safety plate | |
| 35 | 07221/70801 | Distributor block | |
| 36 | 02020/10100 | Hexagon screw M10x100 DIN931 | |
| 37 | 02118/31000 | Security nut VM10 DIN980 | |
| 40 | 02883/57391 | Hose 800mm | |
| 41 | 02883/57536 | Hose 1180mm | |
| 42 | 02883/51310 | Hose 700mm | |
| 43 | 02883/40768 | Hose 3940mm | |
| 44 | 02883/45796 | Hose 4700mm | |
| 87252/72800 | 87252/72800 | Leakage oil line |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
