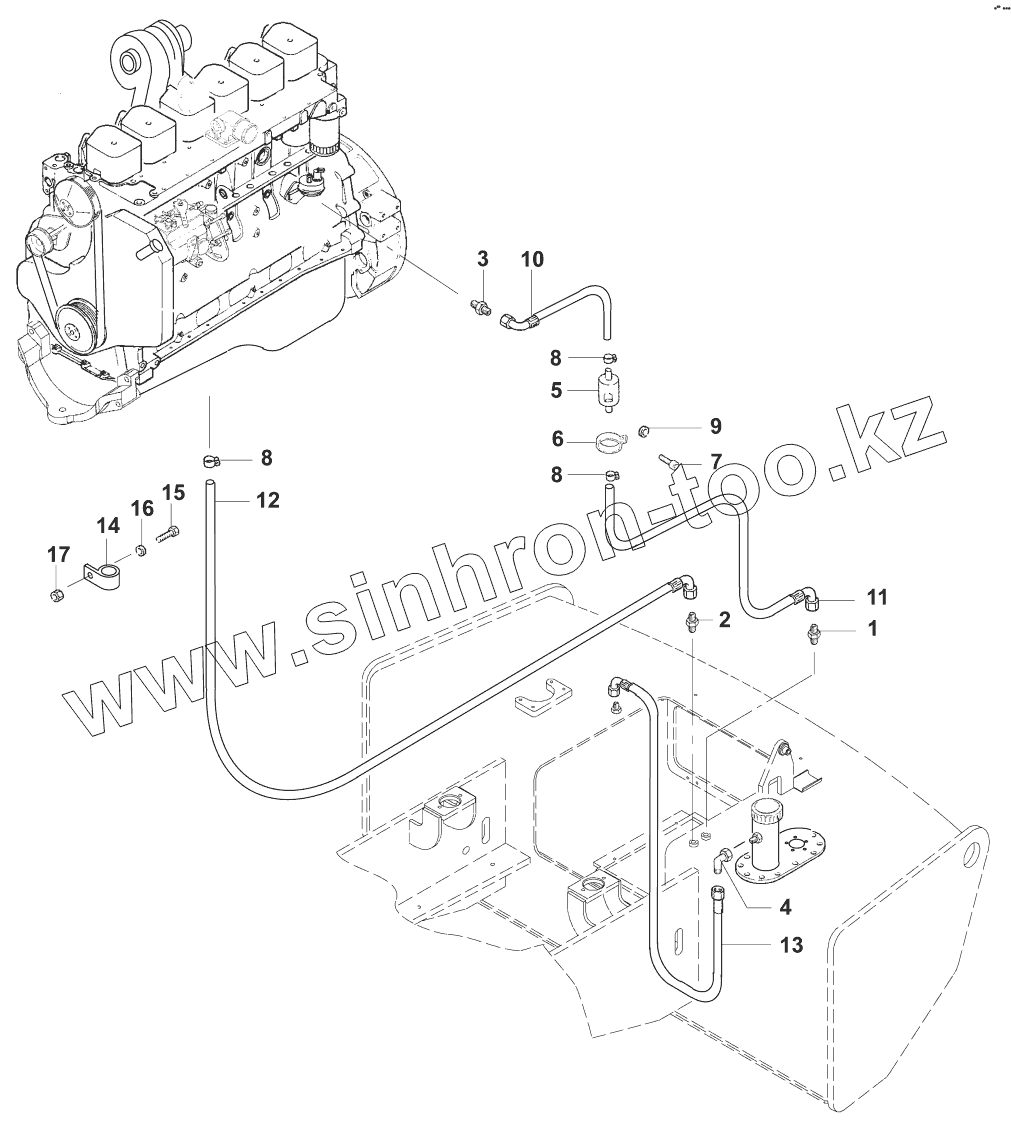

Каталог запасных частей к технике: JCB VM-146D/PD. Топливные трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 02521/10312 Nipple
2 02521/10307 Nipple
3 02521/10860 Nipple
4 02522/23210 Nipple
5 04029/69675 Fuel filter
6 02503/06140 Pipe clip
7 02027/08016 Cap screw M8x16 DIN912
8 02322/00809 Hose clamp
9 02200/00008 Washer 8,4 DIN7349
10 02883/12128 Fuel hose 250mm
11 02883/12182 Fuel hose 970mm
12 02883/10290 Fuel hose 1750mm
13 02883/12210 Fuel hose 1500mm
14 02503/06113 Pipe clip
15 02021/06016 Hexagon screw M6x16 DIN933
16 02201/00006 Washer 6,4 DIN125
17 02118/30600 Security nut VM6 DIN980
87242/50240 87242/50240 Fuel pipe
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
