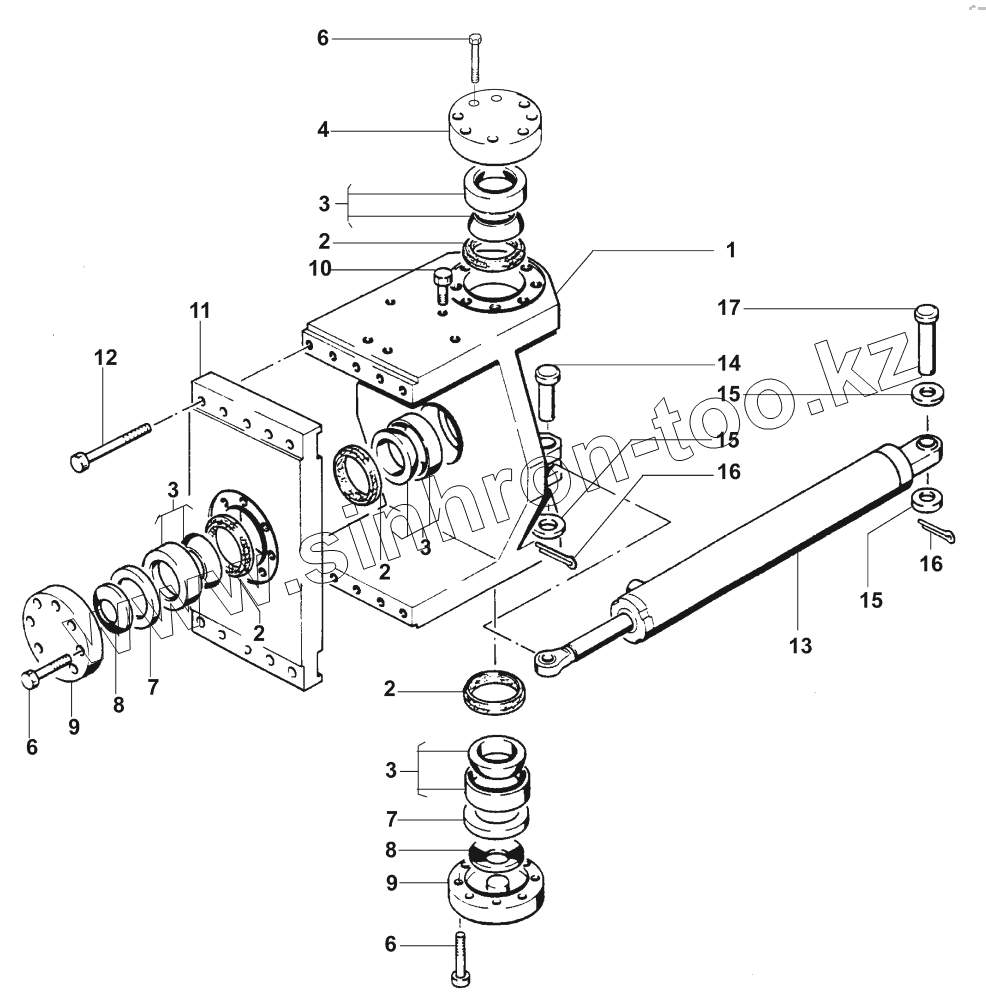

Каталог запасных частей к технике: JCB VM-146D/PD. Соединение
1
2
2
2
2
3
3
3
3
4
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07242/14100 | Joint | |
| 2 | 04029/20002 | Seal ring | |
| 3 | 04029/20003 | Bearing | |
| 4 | 04029/20004 | Bearing cap | |
| 6 | 02020/16070 | Hexagon screw M16x70 DIN931 | |
| 7 | 04029/20007 | Thrust ring | |
| 8 | 02806/00112 | Disc spring | |
| 9 | 04029/20009 | Bearing cap | |
| 10 | 02021/16020 | Hexagon screw M16x20 DIN933 | |
| 11 | 04029/20011 | Plate | |
| 12 | 02020/20120 | Hexagon screw M20x120 DIN931 | |
| 13 | 07240/20120 | Steering cylinder | |
| 14 | 02445/30740 | Bolt | |
| 15 | 02201/01030 | Washer 30 DIN1440 | |
| 16 | 02300/08071 | Split pin 8x71 DIN94 | |
| 17 | 02445/30760 | Bolt | |
| 87242/14000 | 87242/14000 | Joint, cpl. |
