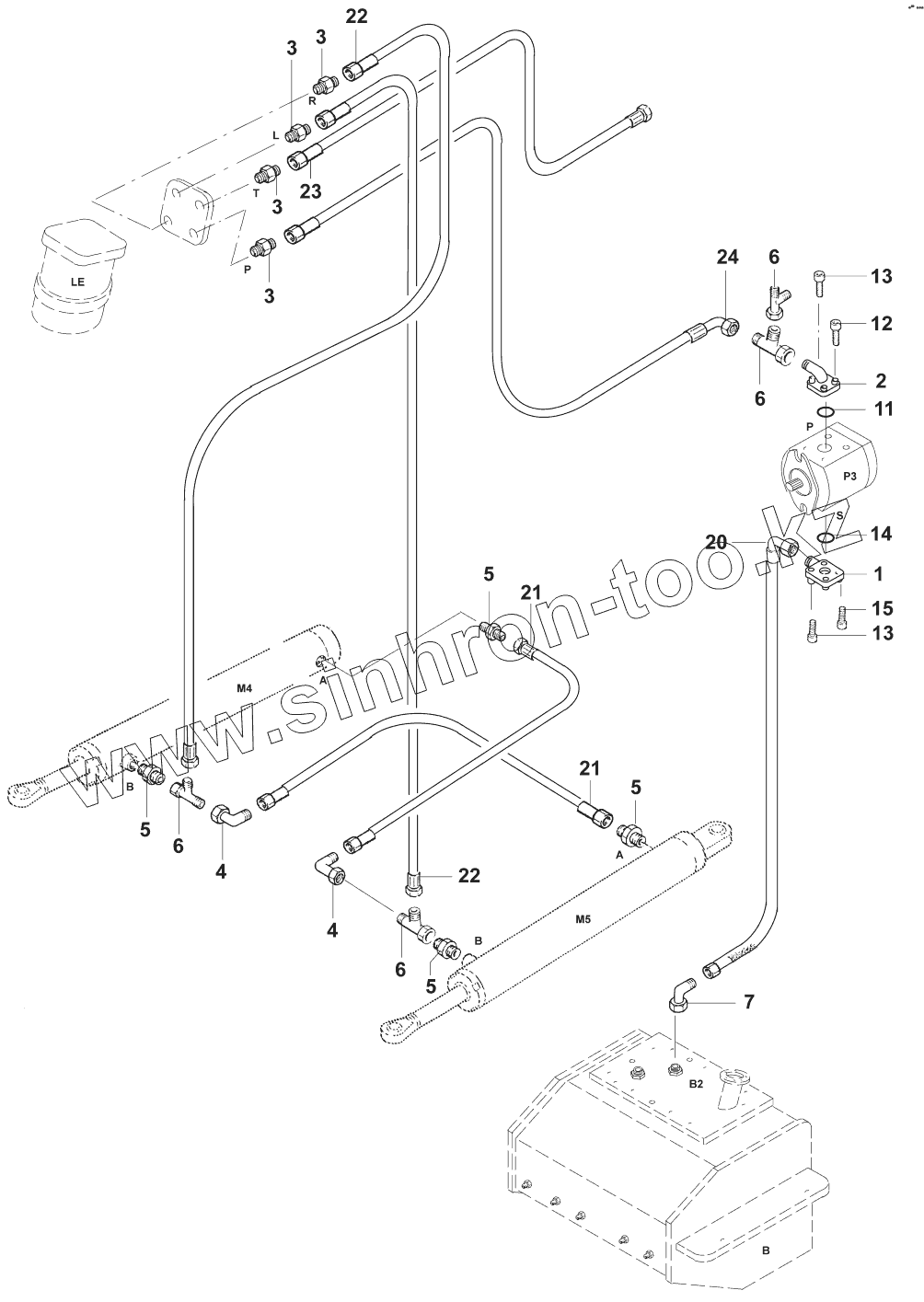

Каталог запасных частей к технике: JCB VM-146D/PD. Рулевое управление
1
2
3
3
3
3
4
4
5
5
5
5
6
6
6
6
7
11
12
13
13
14
15
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02522/06028 | Union | |
| 2 | 04996/10359 | Union | |
| 3 | 02521/10115 | Nipple | |
| 4 | 02522/23215 | Nipple | |
| 5 | 02521/10315 | Nipple | |
| 6 | 02524/10815 | Nipple | |
| 7 | 02522/23228 | Nipple | |
| 11 | 02772/02023 | O-ring | |
| 12 | 02027/06035 | Cap screw M6x35 DIN912 | |
| 13 | 02027/06022 | Cap screw M6x22 DIN912 | |
| 14 | 02772/02425 | O-ring | |
| 15 | 02027/06050 | Cap screw M6x50 DIN912 | |
| 20 | 02883/57375 | Hose 700mm | |
| 21 | 04991/38118 | Hose 500mm | |
| 22 | 02883/39598 | Hose 1500mm | |
| 23 | 02883/38860 | Hose 3400mm | |
| 24 | 02883/39748 | Hose 3700mm | |
| 87252/72300 | 87252/72300 | Steering |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
