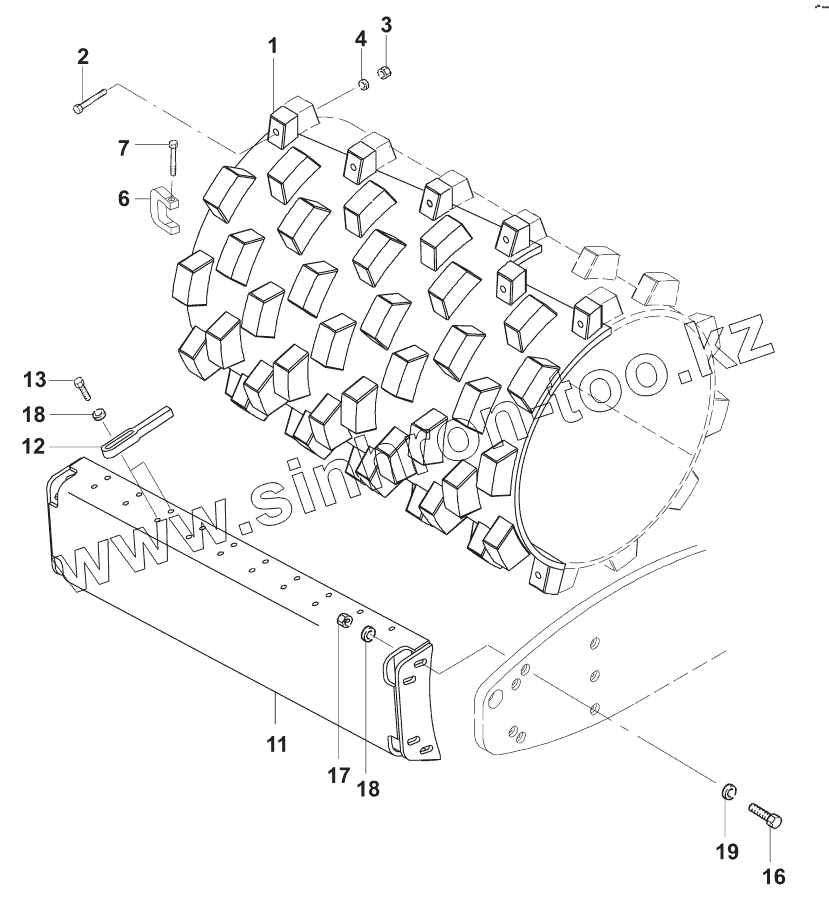

Каталог запасных частей к технике: JCB VM-146D/PD. Рабочее оборудование

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
11
12
13
16
17
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 07240/33100 PD Shells
2 02020/24120 Hexagon screw M24x120 DIN931
3 02118/32400 Security nut VM24 DIN980
4 02201/01025 Washer
6 07241/95011 Clamp
7 02021/16070 Hexagon screw M16x70 DIN933
11 07232/28140 Scraper bracket
12 07232/28134 Scraper
13 02020/20060 Hexagon screw M20x60 DIN931
16 02020/20090 Hexagon screw M20x90 DIN931
17 02118/32000 Security nut VM20 DIN980
18 02200/00021 Washer 21 DIN7349
19 02208/00120 Washer 20 DIN6796
07232/28004 07232/28004 Scraper-PD Shells
87240/33150 87240/33150 PD Shells, cpl.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
