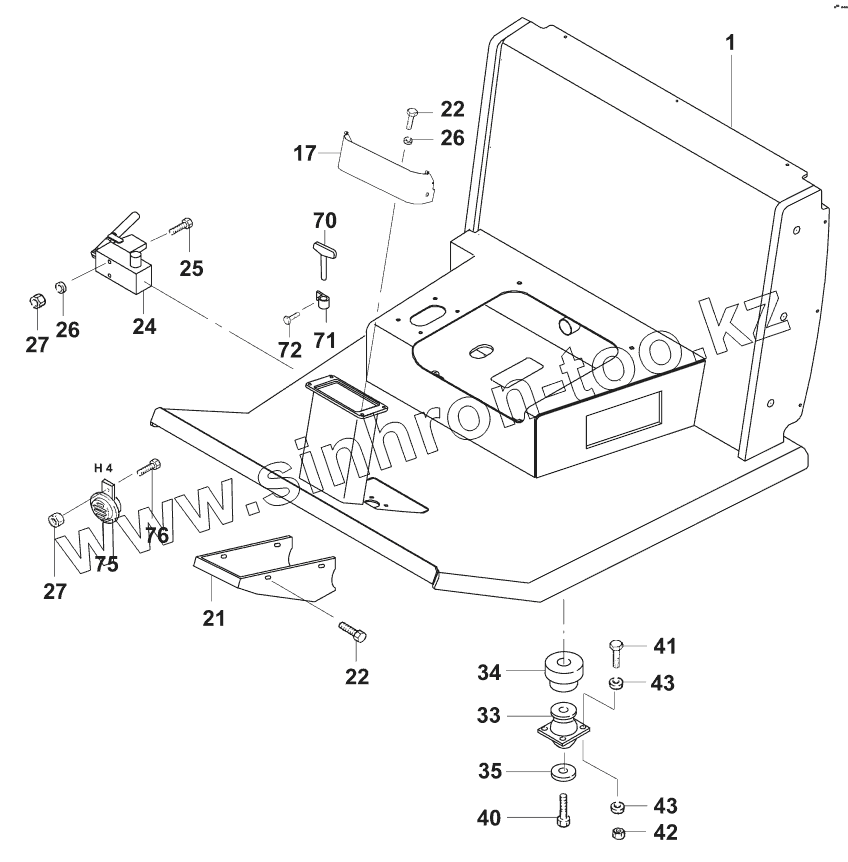

Каталог запасных частей к технике: JCB VM-146D/PD. Рабочее место оператора
1
17
21
22
22
24
25
26
26
27
27
33
34
35
40
41
42
43
43
70
71
72
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07242/43100 | Operator’s stand | |
| 17 | 07242/42170 | Instrument panel | |
| 21 | 07242/42321 | Cover sheet | |
| 22 | 02021/08025 | Hexagon screw M8x25 DIN933 | |
| 24 | 02533/00100 | Manual pump | |
| 25 | 02020/08070 | Hexagon screw M8x70 DIN931 | |
| 26 | 02201/00008 | Washer 8,4 DIN125 | |
| 27 | 02118/30800 | Security nut VM8 DIN980 | |
| 33 | 02622/50228 | Bearing | |
| 34 | 07242/41203 | Thrust washer | |
| 35 | 07242/41202 | Washer | |
| 40 | 02016/16150 | Hexagon screw M16x150 DIN931 | |
| 41 | 02021/10035 | Hexagon screw M10x35 DIN933 | |
| 42 | 02118/31000 | Security nut VM10 DIN980 | |
| 43 | 02201/00010 | Washer 10,5 DIN125 | |
| 70 | 03789/81163 | Key | |
| 71 | 02503/06110 | Pipe clip | |
| 72 | 02021/06030 | Hexagon screw M6x30 DIN933 | |
| 75 | 08425/01016 | Horn | |
| 76 | 02021/08025 | Hexagon screw M8x25 DIN933 | |
| 87242/41003 | 87242/41003 | Operator’s stand, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
