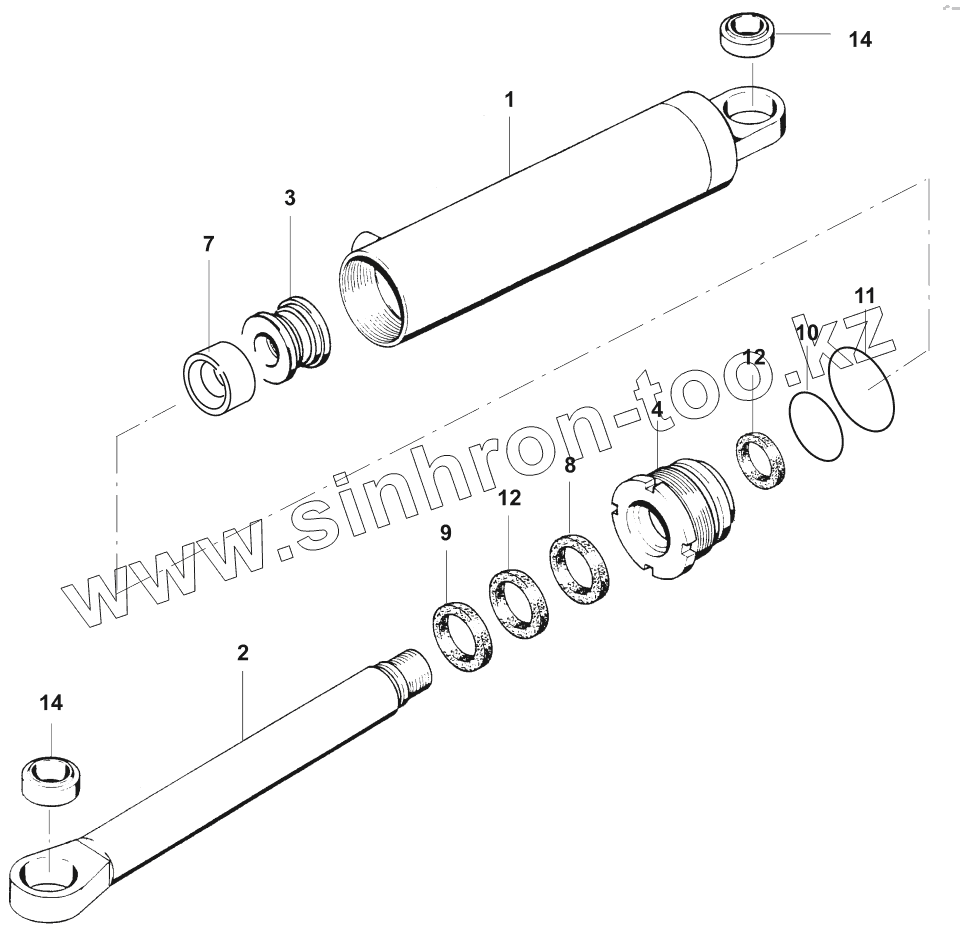

Каталог запасных частей к технике: JCB VM-146D/PD. Поворотный цилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
7
8
9
10
11
12
12
14
14
Позиция на иллюстрации Заводской номер детали Название детали
1 07240/20122 Cylinder
2 07240/20121 Piston rod
3 07240/20123 Piston
4 07240/20124 Guide
7 07240/20125 Gasket
8 07240/20128 Gasket
9 07240/20127 Scraper ring
10 07240/20129 O-ring
11 07240/20132 O-ring
12 07240/20126 Guide
14 02242/14031 Swivel bearing
07240/20120 07240/20120 Steering cylinder
07240/20131 07240/20131 Sealing kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
