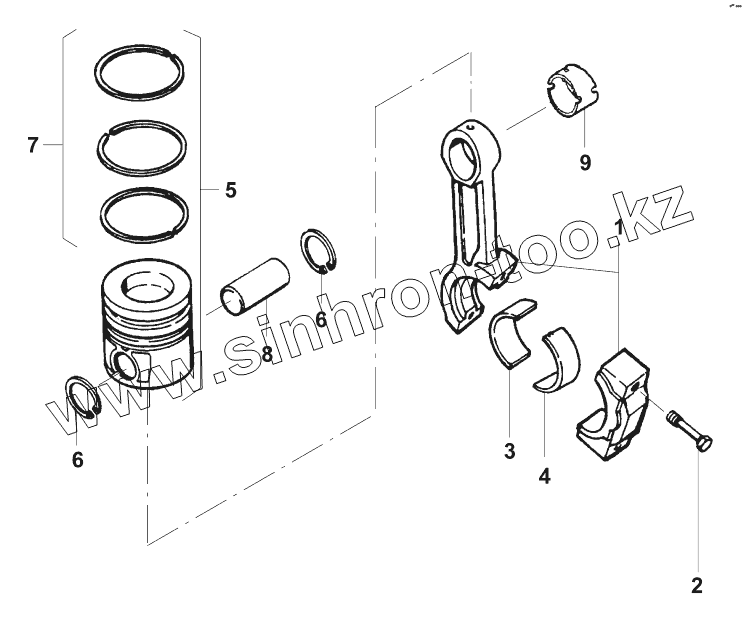

Каталог запасных частей к технике: JCB VM-146D/PD. Поршень и шатун

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
4
4
4
4
4
5
5
5
6
6
7
7
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 07262/50811 Rod
2 07262/50812 Screw
3 04029/70074 Bearing-shell, upper +0,25 mm
3 04029/70075 Bearing-shell, upper +0,5 mm
3 04029/70176 Bearing-shell, upper +0,75 mm
3 04029/70177 Bearing-shell, upper +1,0 mm
3 07242/50840 Bearing-shell, upper
4 07262/50816 Bearing-shell,lower
4 07262/50825 Bearing-shell,lower +0,25 mm
4 07262/50826 Bearing-shell,lower +0,50 mm
4 07262/50827 Bearing-shell,lower +0,75 mm
4 07262/50828 Bearing-shell,lower +1,00 mm
5 07262/50817 Kit piston
5 07262/50818 Kit piston +0,5 mm
5 07262/50819 Kit piston +1,0 mm
6 04010/45126 Retaining ring
7 07262/50820 Piston ring set
7 07262/50821 Piston ring set 0,5 mm
7 07262/50822 Piston ring set 1,0 mm
8 04010/45127 Piston
9 07262/50815 Bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
