Каталог запасных частей к технике: JCB VM-146D/PD. Отвал

Тип техники

Марка

Модель

Схема

1

2

3

4

5

20

20

21

21

21

22

22

22

25

26

27

27

28

29

29

29

41

42

43

44

45

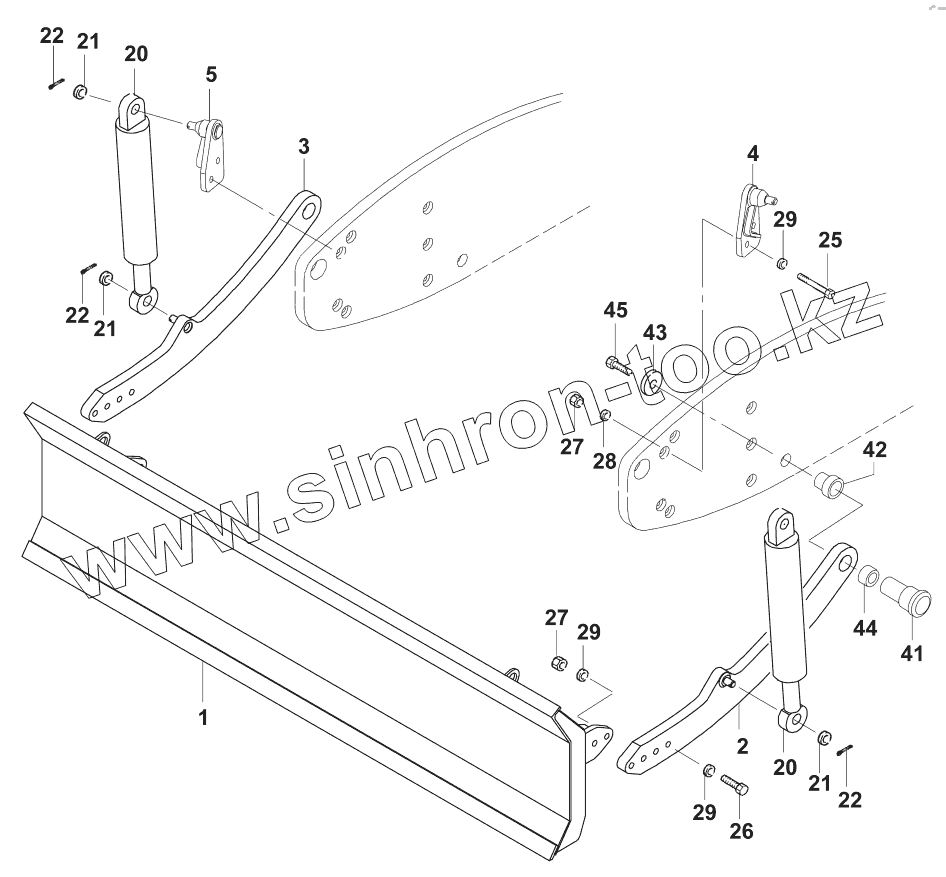

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07232/93510		Leveling blade
2	07232/93520		Arm, left
3	07232/93525		Arm, right
4	07232/93530		Retaining jack, left
5	07232/93535		Retaining jack, right
20	07232/93650		Hydro-cylinder
21	02201/01025		Washer
22	02300/06050		Split pin 6,3x50 DIN 94
25	02020/20140		Hexagon screw M20x140 DIN931
26	02020/20090		Hexagon screw M20x90 DIN931
27	02118/32000		Security nut VM20 DIN980
28	02200/00021		Washer 21 DIN7349
29	02201/00020		Washer 21 DIN125
41	07232/93541		Bolt
42	07242/93542		Bushing
43	07210/61051		Washer
44	07210/60119		Bushing
45	2021/20060		Hexagon screw M20x60 DIN933
87242/93505	87242/93505		Fastening-Leveling blade
