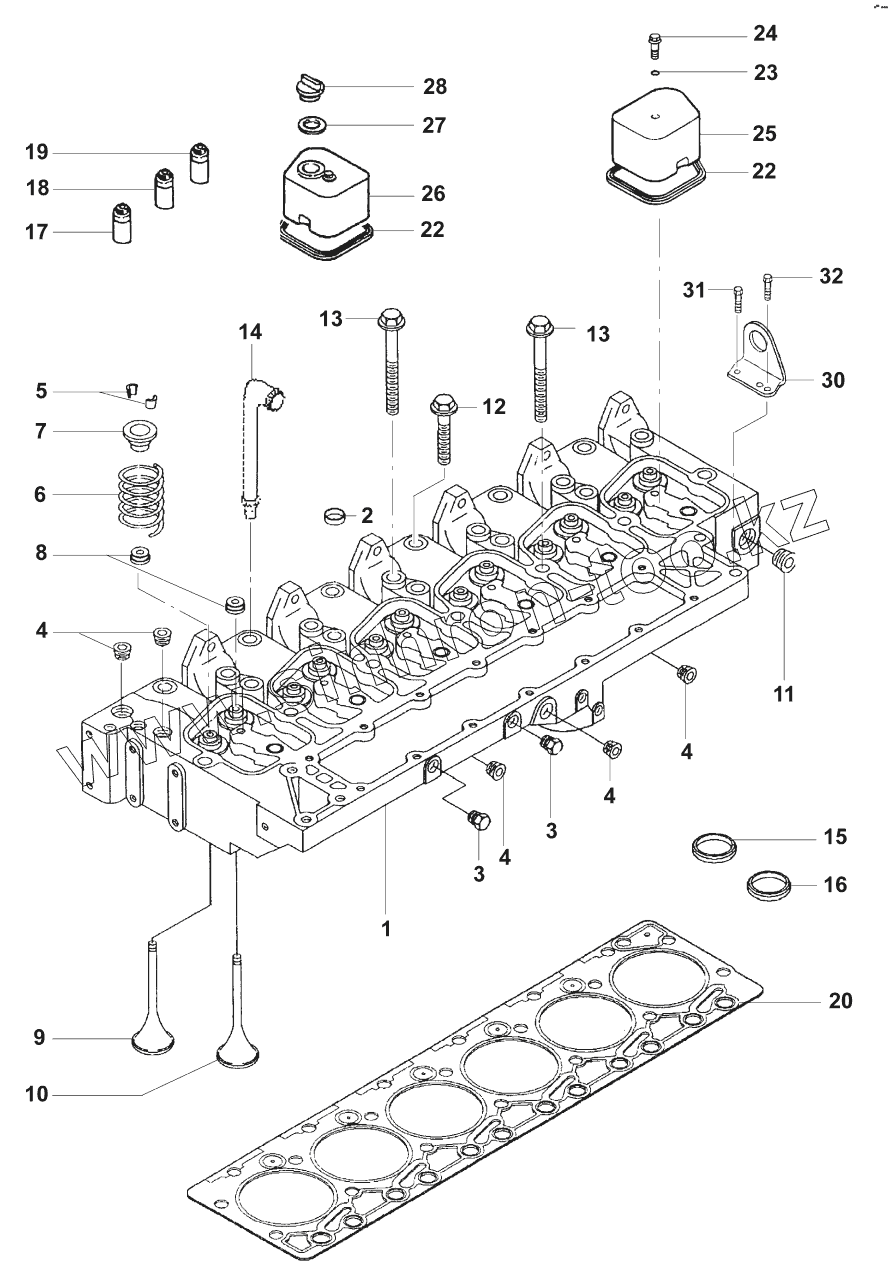

Каталог запасных частей к технике: JCB VM-146D/PD. Головка блока цилиндров
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
22
22
23
24
25
26
27
28
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07241/50705 | Cylinder haed | |
| 2 | 07250/60262 | Plug | |
| 3 | 07250/60123 | Plug | |
| 4 | 07250/60137 | Plug | |
| 5 | 04029/70189 | Valve cone | |
| 6 | 07221/50722 | Spring-valve | |
| 7 | 04010/45114 | Bracket | |
| 8 | 07250/60266 | Closure | |
| 9 | 04029/70517 | Intake valve | |
| 10 | 04029/70518 | Exhaust valve | |
| 11 | 07250/60258 | Plug | |
| 12 | 07250/60267 | Screw | |
| 13 | 07250/60268 | Screw | |
| 14 | 07261/50312 | Pipe | |
| 15 | 04029/70090 | Exhaust valve | |
| 16 | 04029/70091 | Intake valve | |
| 17 | 04029/70086 | Intake valve | |
| 18 | 04029/70087 | Exhaust valve | |
| 19 | 07250/60269 | Valve | |
| 20 | 07242/50801 | Cylinder head gasket | |
| 22 | 07250/60270 | Gasket | |
| 23 | 04010/45113 | O-ring | |
| 24 | 04029/70187 | Hexagon screw | |
| 25 | 07250/60272 | Cover | |
| 26 | 07241/50706 | Cover | |
| 27 | 07242/50802 | Gasket | |
| 28 | 07241/50707 | Plug | |
| 30 | 07250/60365 | Bracket | |
| 31 | 07250/60366 | Hexagon screw | |
| 32 | 07242/50803 | Hexagon screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
