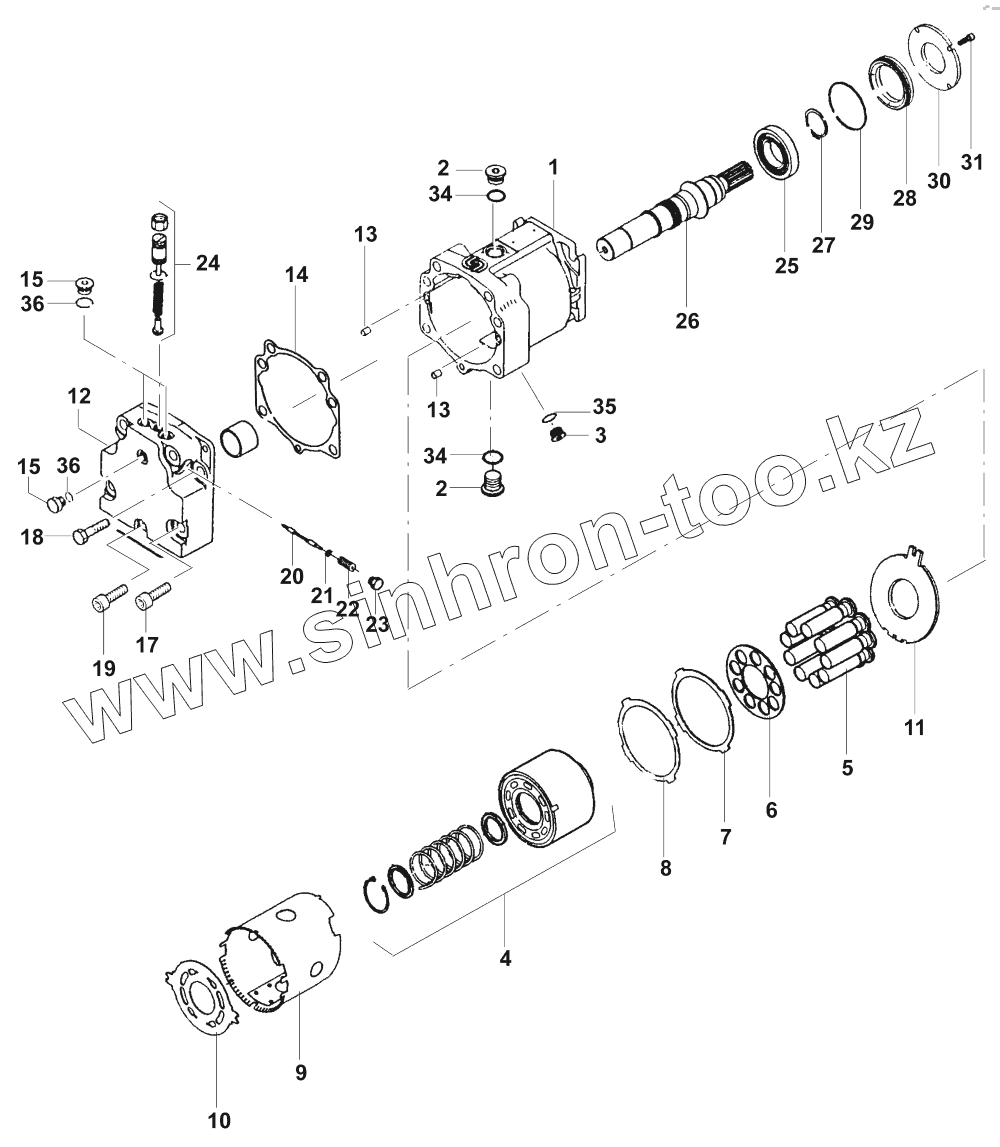

Каталог запасных частей к технике: JCB VM-146D/PD. Гидромотор
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
34
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07250/10210 | Housing | |
| 2 | 04032/15263 | Screw plug, cpl. | |
| 3 | 04030/67226 | Screw plug, cpl. | |
| 4 | 04034/17705 | Cylinder block | |
| 5 | 04034/17706 | Piston, cpl. | |
| 6 | 04034/17707 | Bracket | |
| 7 | 07250/10211 | Guide | |
| 8 | 07250/10212 | Intermediate ring | |
| 9 | 07250/10213 | Pipe | |
| 10 | 07250/10214 | Valve plate | |
| 11 | 07250/10215 | Thrust plate | |
| 12 | 07250/10220 | Housing | |
| 13 | 04034/17704 | Parallel pin | |
| 14 | 07250/10221 | Gasket | |
| 15 | 04030/67219 | Screw plug | |
| 17 | 07260/10221 | Hexagon screw | |
| 18 | 07260/10222 | Hexagon screw | |
| 19 | 07250/10222 | Hexagon screw | |
| 20 | 07260/10224 | Piston | |
| 21 | 07260/10225 | Spring retainer | |
| 22 | 07240/13339 | Spring | |
| 23 | 07260/10227 | Screw plug, cpl. | |
| 24 | 07260/10228 | Valve | |
| 25 | 04034/17770 | Cylindrical roller bearing | |
| 26 | 07250/10225 | Shaft | |
| 27 | 04034/17772 | Retaining ring | |
| 28 | 04034/17773 | Gasket | |
| 29 | 04034/17775 | O-ring | |
| 30 | 04034/17776 | Thrust disc | |
| 31 | 04029/16332 | Cap screw | |
| 34 | 04034/17769 | O-ring | |
| 35 | 02772/90024 | O-ring | |
| 36 | 04029/16307 | O-ring | |
| 07250/10200 | 07250/10200 | Fixed displacement hydro motor | |
| 07250/10201 | 07250/10201 | Sealing kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
