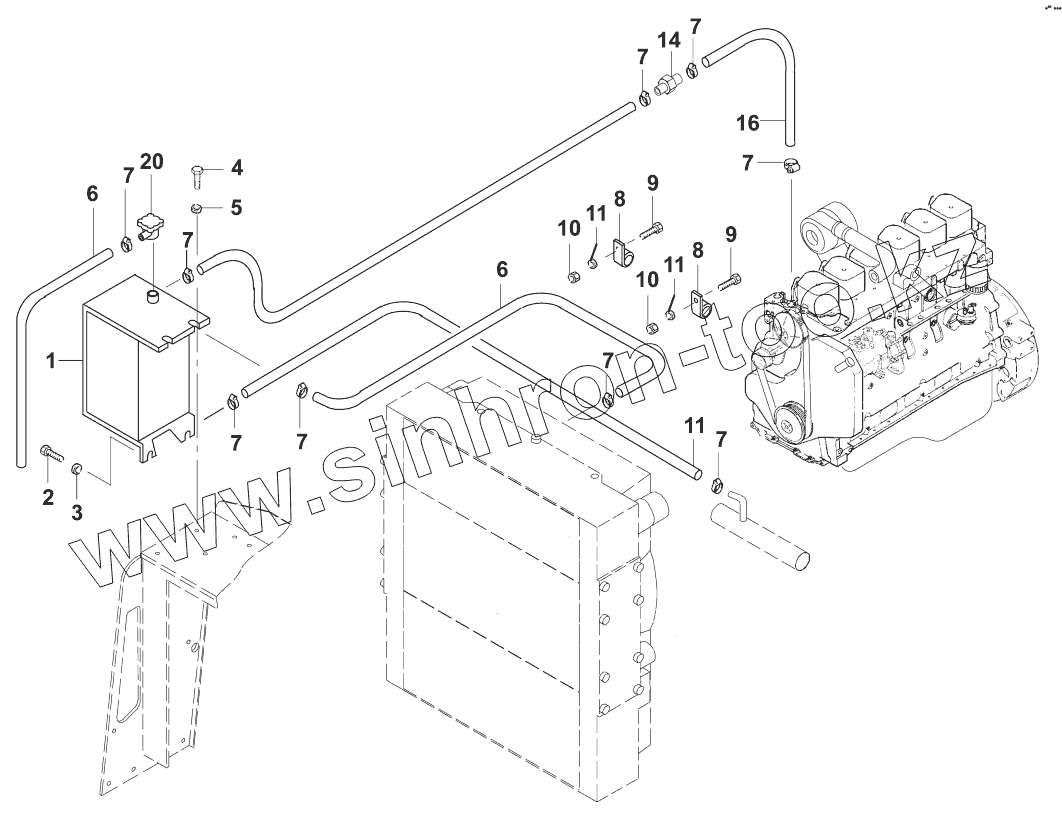

Каталог запасных частей к технике: JCB VM-132D/PD. Водяной бак/Water tank

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

7

7

7

7

7

7

7

8

8

9

9

10

10

11

11

11

14

16

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07242/51290		Water tank
2	02021/08020		Hexagon screw M8x20 DIN933
3	02201/00008		Washer 8,4 DIN125
4	02021/10020		Hexagon screw M10x20 DIN933
5	02200/00010		Washer 10,5 DIN7349
6	02880/51080		Hose 2600 mm
7	02322/01209		Hose clamp
8	02503/06115		Pipe clip
9	02021/06016		Hexagon screw M6x16 DIN933
10	02118/30600		Security nut VM6 DIN980
11	02201/00006		Washer 6,4 DIN125
12	02883/00080		Hose 1100mm
14	02514/09602		Nipple
15	02322/00021		Hose clip
16	02880/51100		Hose 35 mm
20	04010/40510		Cover
87242/50210	87242/50210		Water tank
