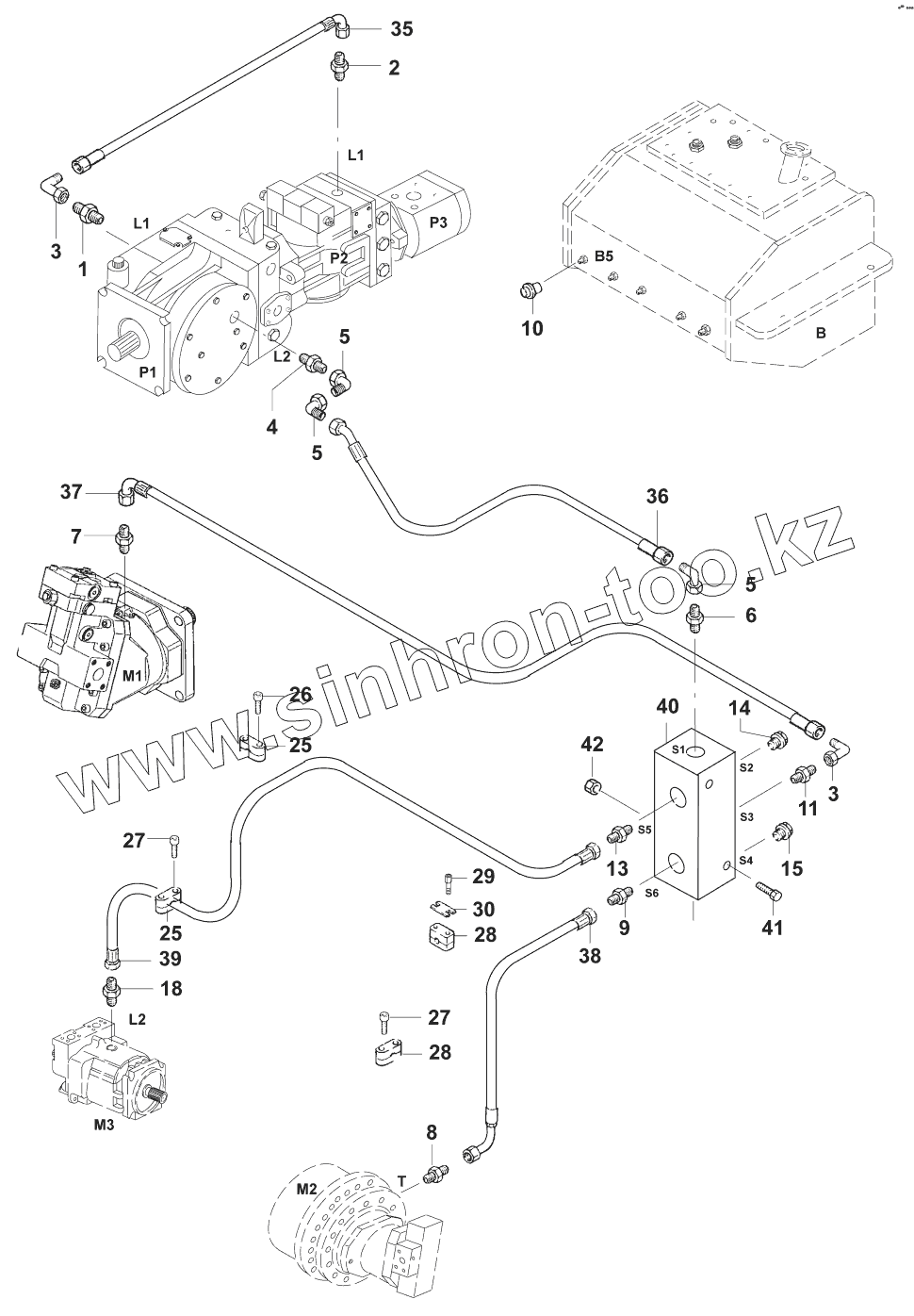

Каталог запасных частей к технике: JCB VM-132D/PD. Трубопроводы/Leakage oil line

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

5

6

7

8

9

10

11

13

14

15

18

25

25

26

27

27

28

28

29

30

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02521/10623		Nipple
2	02521/10622		Nipple
3	02522/23222		Nipple
4	02521/10629		Nipple
5	02522/23228		Nipple
6	02521/10128		Nipple
7	02521/10624		Nipple
8	02521/10315		Nipple
9	02521/10115		Nipple
10	02528/00422		Plug
11	02521/10122		Nipple
13	02521/10118		Nipple
14	02506/20034		Screw plug
15	02506/20012		Screw plug
18	02521/10619		Nipple
25	02503/43325		Hose clamp
26	02027/06030		Cap screw M6x30 DIN912
27	02027/06040		Cap screw M6x40 DIN912
28	02503/43322		Hose clamp
29	02503/30317		Construction screw
30	02503/30318		Safety plate
35	02883/51360		Hose 750mm
36	02883/57538		Hose 1180mm
37	02883/51310		Hose 700mm
38	02883/40768		Hose 3940mm
39	02883/45796		Hose 4700mm
40	07221/70801		Distributor block
41	02020/10100		Hexagon screw M10x100 DIN931
42	02118/31000		Security nut VM10 DIN980
87242/72800	87242/72800		Leakage oil line

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
