Каталог запасных частей к технике: JCB VM-132D/PD. Трубопроводы/Actuation engine hood

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

6

6

7

7

7

7

7

8

9

10

20

21

22

23

24

25

28

29

30

31

32

33

35

36

36

36

37

38

39

40

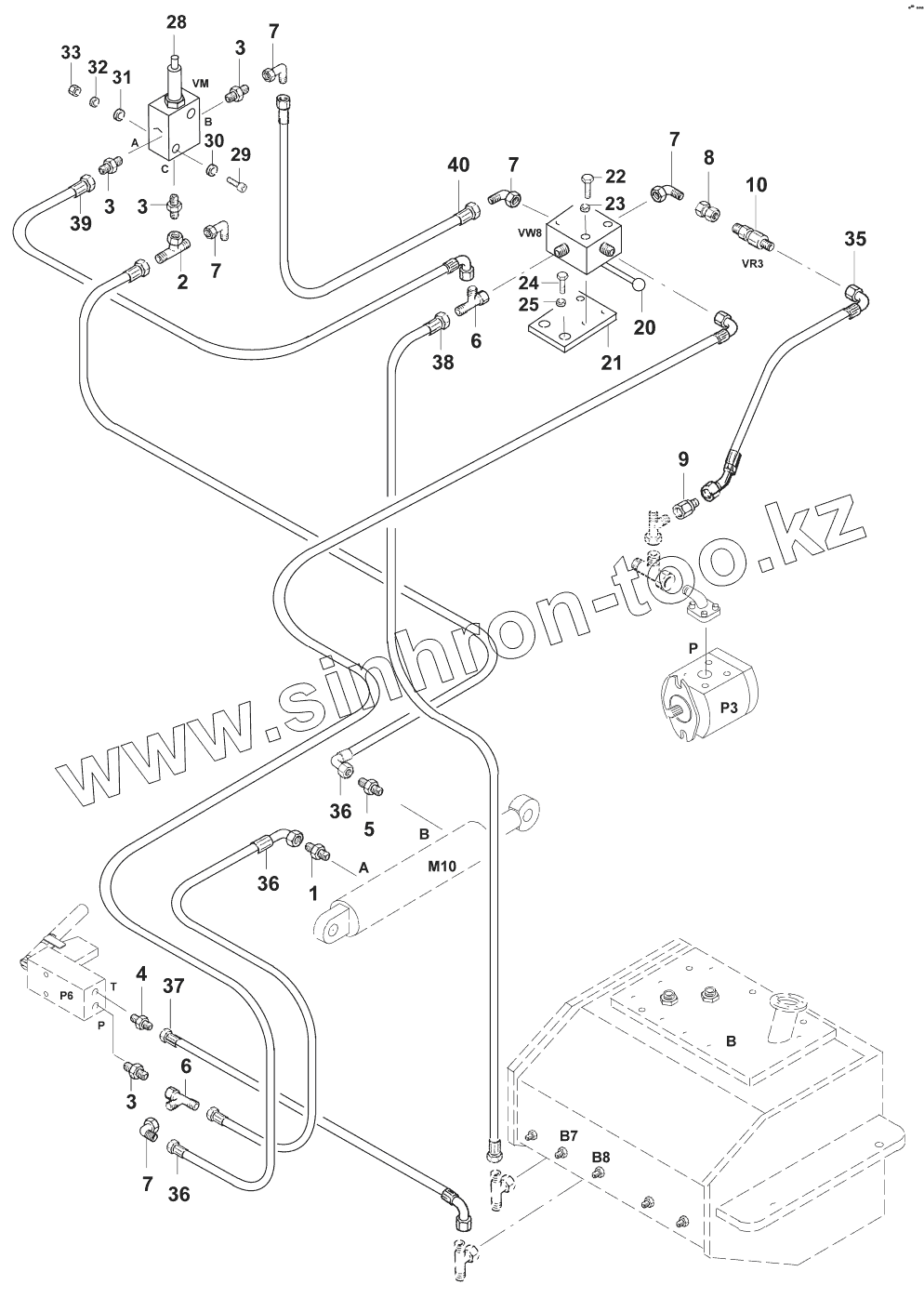

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02521/11007		Nipple
2	02525/30808		Nipple
3	02521/10108		Nipple
4	02521/10110		Nipple
5	02521/10304		Nipple
6	02524/10808		Nipple
7	02522/23208		Nipple
8	02520/60408		Connection
9	02520/71508		Union
10	02526/10908		Check valve
20	02531/00370		Ball cock
21	07242/70924		Bracket
22	02020/06070		Hexagon screw M6x70 DIN931
23	02201/00006		Washer 6,4 DIN125
24	02021/08020		Hexagon screw M8x20 DIN933
25	02201/00008		Washer 8,4 DIN125
28	05446/70110		Pressure control valve
29	02027/06045		Cap screw M6x45 DIN912
30	02200/00506		Washer 6,4 DIN9021
31	02200/00006		Washer 6,4 DIN7349
32	02201/00006		Washer 6,4 DIN125
33	02118/30600		Security nut VM6 DIN980
35	02883/22174		Hose 410mm
36	02883/22731		Hose 3100mm
37	02883/28716		Hose 2400mm
38	02883/22524		Hose 1150mm
39	02883/22251		Hose 500mm
40	02883/22130		Hose 300mm
87242/72900	87242/72900		Actuation engine hood

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
