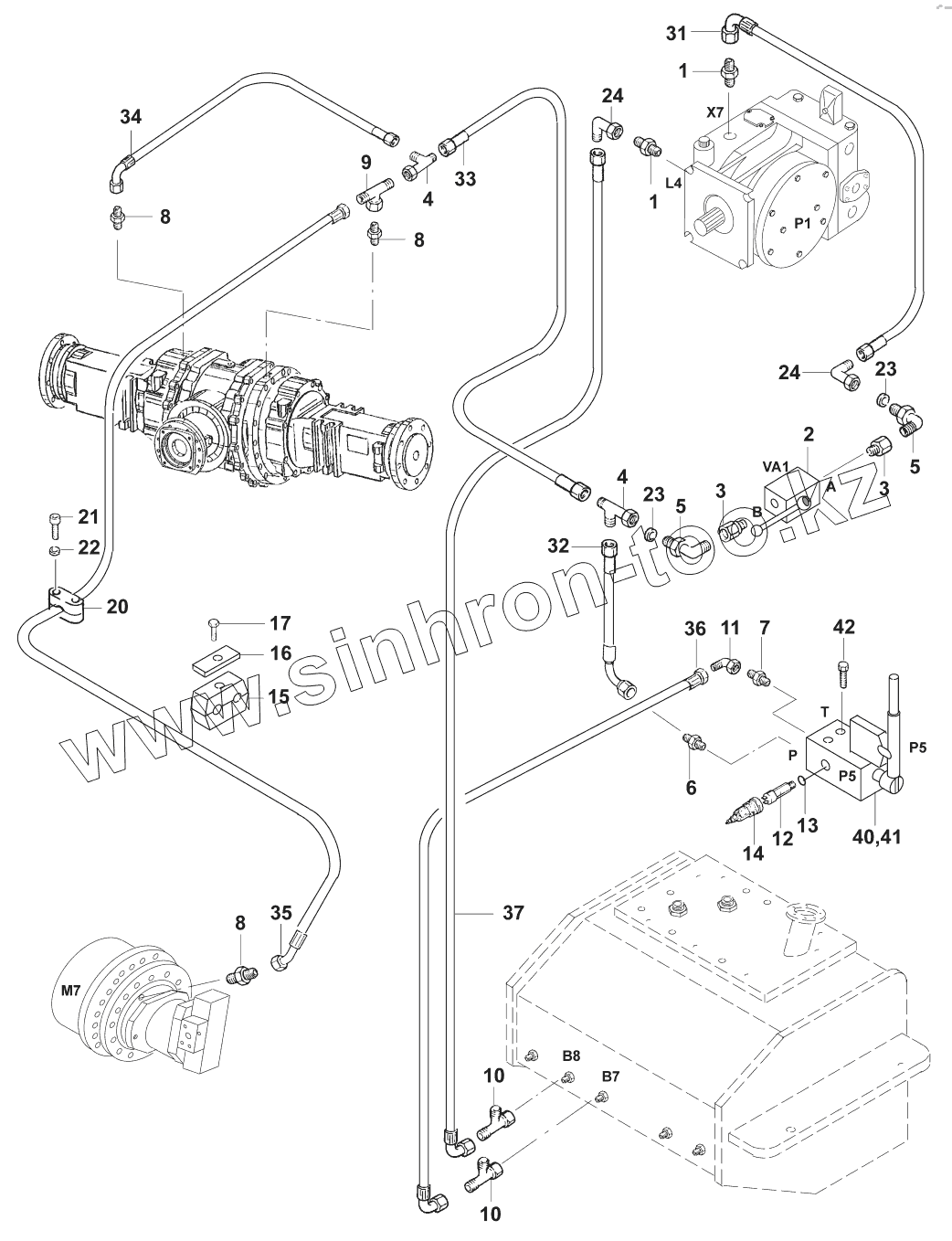

Каталог запасных частей к технике: JCB VM-132D/PD. Тормозные трубопроводы/Brake lines

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

4

5

5

6

7

8

8

8

9

10

10

11

12

13

14

15

16

17

20

21

22

23

23

24

24

31

32

33

34

35

36

37

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02521/10607		Nipple
2	02531/01501		Ball cock
3	02521/01208		Nipple
4	02524/10808		Nipple
5	02519/10808		Connection
6	02521/10108		Nipple
7	02521/10110		Nipple
8	02521/10303		Nipple
9	02525/30808		Nipple
10	02525/30810		Nipple
11	02522/23210		Nipple
12	08105/00011		Presure switch
13	02766/01215		Seal ring A12x15,5 DIN7603
14	04009/95046		Protective cap
15	02503/30255		Hose clamp
16	02503/30262		Cover plate
17	02021/08045		Hexagon screw M8x45 DIN933
20	02503/43325		Hose clamp
21	02027/06030		Cap screw M6x30 DIN912
22	02200/02006		Washer 6,4 DIN433
23	02201/00015		Washer 15 DIN125
24	02522/23208		Nipple
31	02883/22259		Hose 550mm
32	02883/22320		Hose 650mm
33	02883/22264		Hose 1350mm
34	02883/22168		Hose 380mm
35	02883/23784		Hose 4400mm
36	02883/28623		Hose 1620mm
37	02883/22494		Hose 1000mm
40	02533/00100		Manual pump
41	02533/00101		Seal kit
42	02020/08070		Hexagon screw M8x70 DIN931
87242/72600	87242/72600		Brake lines

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
