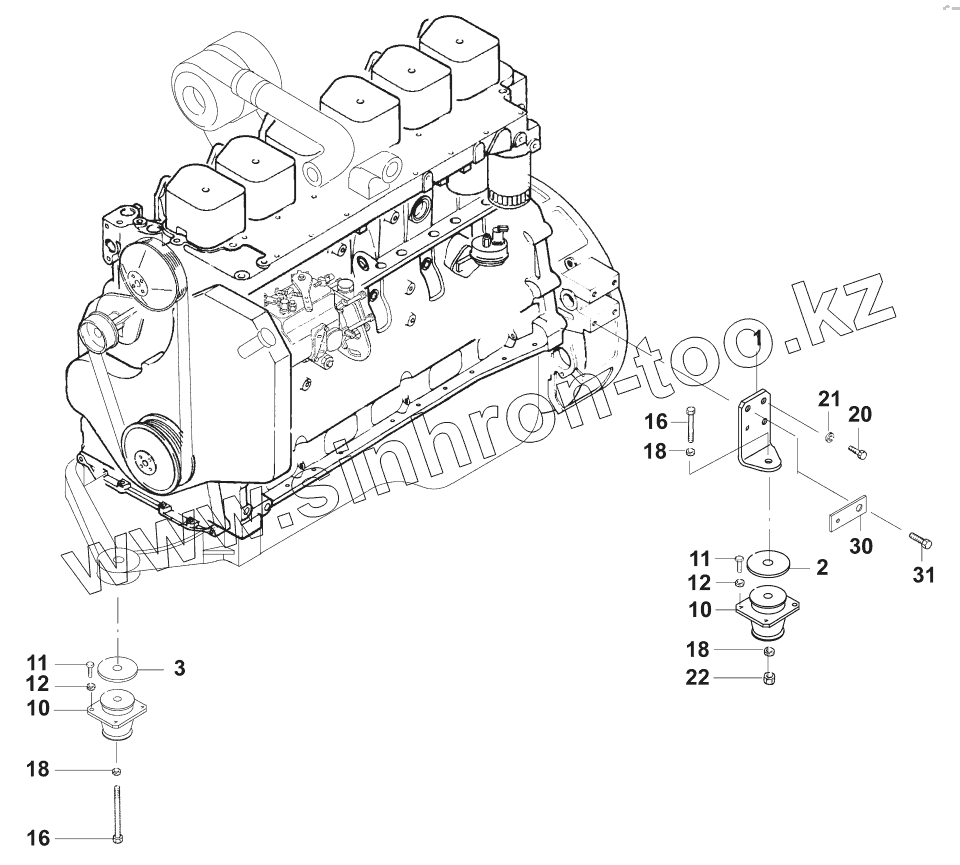

Каталог запасных частей к технике: JCB VM-132D/PD. Подвеска двигателя/Engine suspension

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
10
10
11
11
12
12
16
16
18
18
18
20
21
22
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 07222/50111 Engine base, rear
2 04033/26103 Washer
3 07242/50181 Washer
10 02622/50035 Rubber pad
11 02021/10020 Hexagon screw M10x20 DIN933
12 02201/00010 Washer 10,5 DIN125
16 02020/16100 Hexagon screw M16x100 DIN931
18 02201/00016 Washer 17 DIN125
20 02021/12035 Hexagon screw M12x35 DIN933
21 02201/00012 Washer 13 DIN125
22 02118/31600 Security nut VM16 DIN980
30 04029/69097 Strap
31 02021/06016 Hexagon screw M6x16 DIN933
87242/50180 87242/50180 Engine suspension
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
