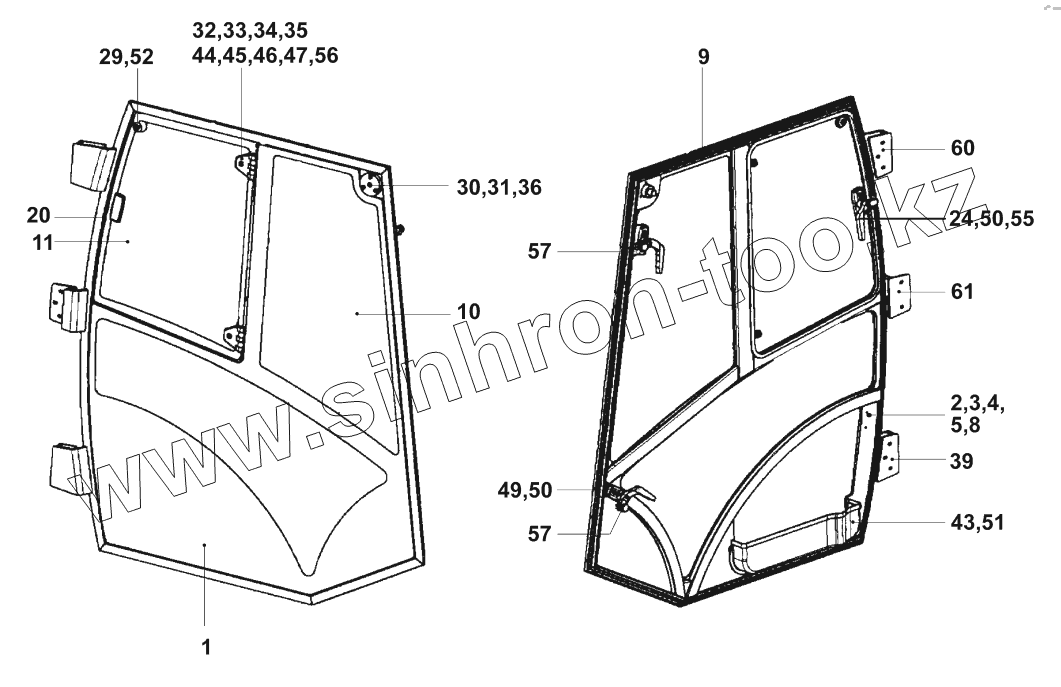

Каталог запасных частей к технике: JCB VM-132D/PD. Двери кабины/ROPS-Cab

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
8
9
10
11
20
24
29
30
31
32
33
34
35
36
39
43
44
45
46
47
49
50
50
51
52
55
56
57
57
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 07242/96155 Door, right
2 07242/96225 Mounting band
3 07242/96153 Jack, left
4 07242/96152 Jack, right
5 07242/96221 Screw
8 07242/96220 Sleeve
9 07242/96119 Seal 4500mm
10 07242/96270 Glass, right
11 07242/96271 Glass, right
20 07242/96113 Seal 2750mm
24 07242/96157 Handle, left
29 07242/96200 Bolt
30 07242/96201 Base
31 07242/96158 Locking
32 07242/96240 Hunge
33 07242/96241 Pin
34 07242/96242 Grommet
35 07242/96243 Sleeve
36 07242/96255 Screw
39 07242/96208 Plate, right lower
43 07242/96148 Cover-door
44 02028/08035 Countersunk bolt M8x35 DIN7991
45 07242/96262 Base
46 02200/00508 Disc 8,4 DIN9021
47 07242/96252 Hexagon nut
49 07242/96275 Handle
50 02027/06016 Cap screw M6x16 DIN912
51 07242/96256 Screw
52 07242/96202 Washer
55 07242/96260 Water hose 20mm
56 07242/96261 Lock washer
57 07242/96276 Screw
60 07242/96280 Plate, right upper
61 07242/96281 Plate, right middle
07242/96161 07242/96161 Door right, cpl.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
