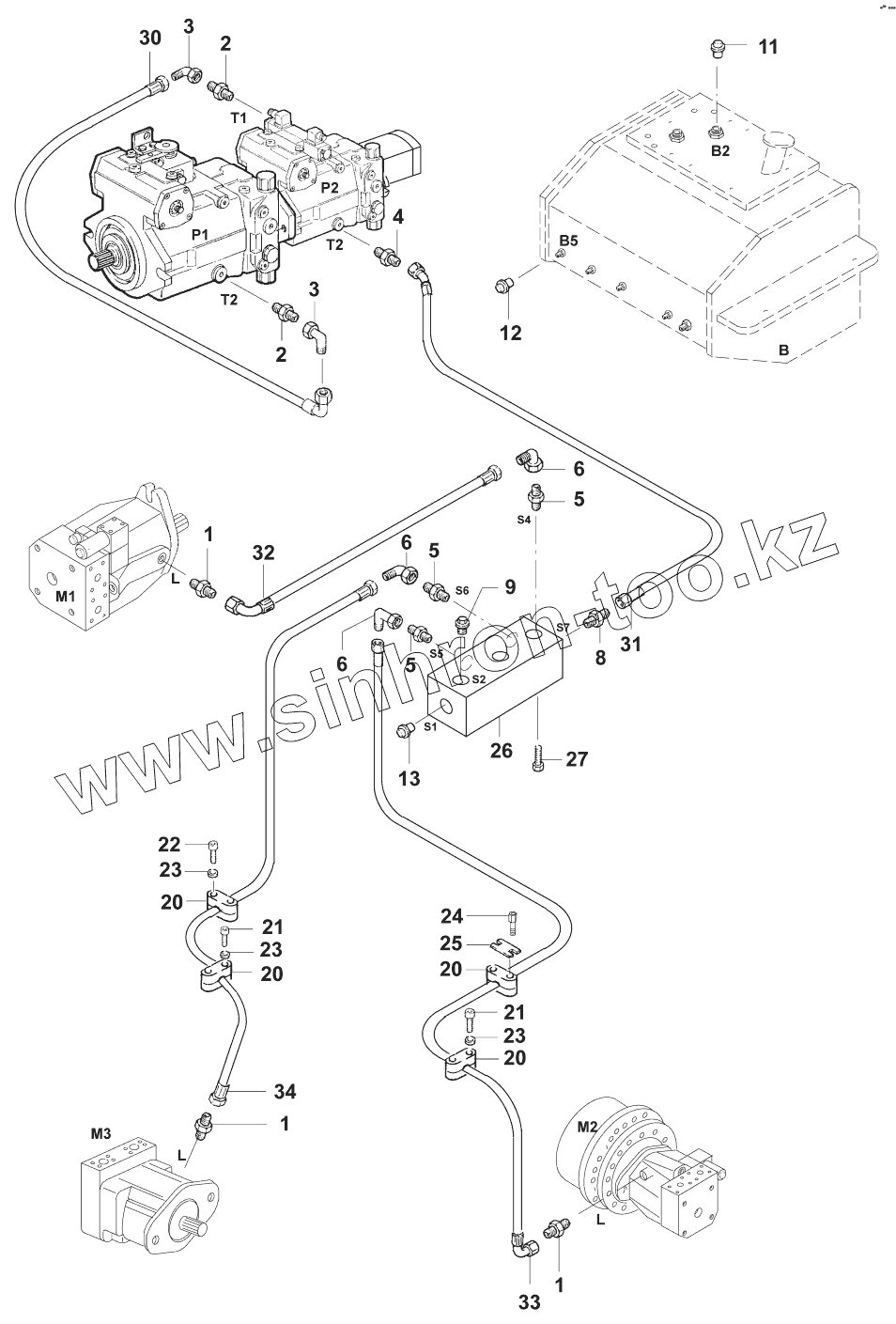

Каталог запасных частей к технике: JCB VM-115 D/PD. Трубопроводы/Leakage oil line
1
1
1
2
2
3
3
4
5
5
5
6
6
6
8
9
11
12
13
20
20
20
20
21
21
22
23
23
23
24
25
26
27
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02521/10616 | Nipple | |
| 2 | 02521/10318 | Nipple | |
| 3 | 02522/23218 | Union | |
| 4 | 02521/10323 | Nipple | |
| 5 | 02521/10115 | Nipple | |
| 6 | 02522/23215 | Nipple | |
| 8 | 02521/10123 | Nipple | |
| 9 | 02506/20034 | Screw plug | |
| 11 | 02528/00428 | Closing plug | |
| 12 | 02528/00422 | Plug | |
| 13 | 02506/20100 | Plug | |
| 20 | 02503/43322 | Hose clamp | |
| 21 | 02027/06040 | Cap screw M6x40 DIN912 | |
| 22 | 02027/06030 | Cap screw M6x30 DIN912 | |
| 23 | 02200/02006 | Washer 6,4 DIN433 | |
| 24 | 02503/30317 | Construction screw | |
| 25 | 02503/30318 | Safety plate | |
| 26 | 07221/70801 | Distributor block | |
| 27 | 02020/10100 | Hexagon screw M10x100 DIN931 | |
| 30 | 02883/43250 | Hose 480mm | |
| 31 | 02883/51426 | Hose 850mm | |
| 32 | 02883/39435 | Hose 910mm | |
| 33 | 02883/40780 | Hose 4500mm | |
| 34 | 02883/40820 | Hose 4630mm | |
| 87232/72805 | 87232/72805 | Leakage oil line |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
