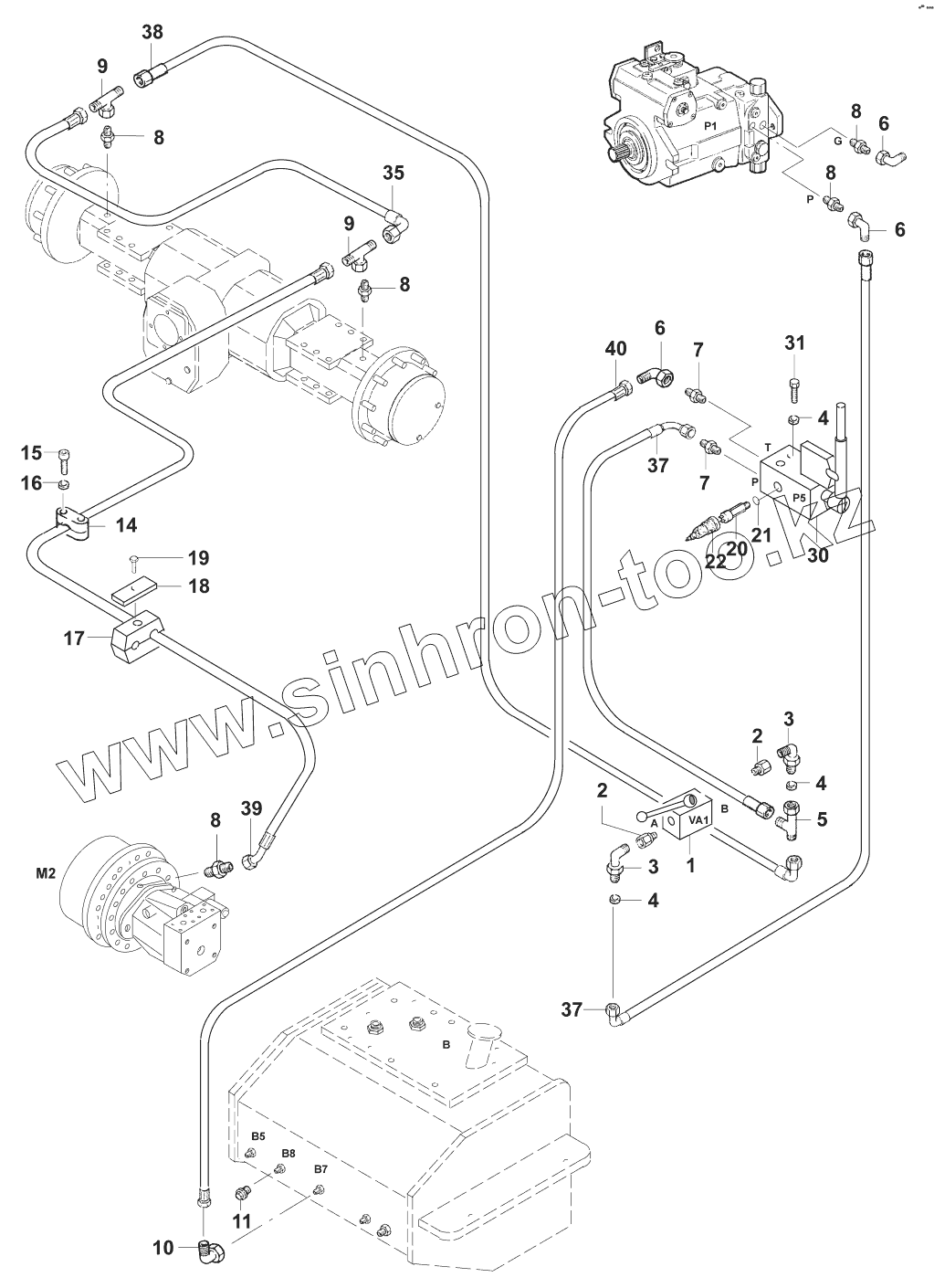

Каталог запасных частей к технике: JCB VM-115 D/PD. Тормозные трубопроводы/Brake lines
1
1
2
2
3
3
4
4
4
5
6
6
6
7
7
8
8
8
8
8
9
9
10
11
14
15
16
17
18
19
20
21
22
30
30
31
35
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02531/00106 | Handle | |
| 1 | 02531/01501 | Ball cock | |
| 2 | 02521/01208 | Nipple | |
| 3 | 02519/10808 | Connection | |
| 4 | 02201/00015 | Washer 15 DIN125 | |
| 5 | 02524/10808 | Nipple | |
| 6 | 02522/23208 | Nipple | |
| 7 | 02521/10108 | Nipple | |
| 8 | 02521/10303 | Nipple | |
| 9 | 02525/30808 | Nipple | |
| 10 | 02522/23210 | Nipple | |
| 11 | 02528/00410 | Screw plug | |
| 14 | 02503/43325 | Hose clamp | |
| 15 | 02027/06030 | Cap screw M6x30 DIN912 | |
| 16 | 02200/02006 | Washer 6,4 DIN433 | |
| 17 | 02503/30255 | Hose clamp | |
| 18 | 02503/30262 | Cover plate | |
| 19 | 02021/08045 | Hexagon screw M8x45 DIN933 | |
| 20 | 08105/00011 | Presure switch | |
| 21 | 02766/01215 | Seal ring A12x15,5 DIN7603 | |
| 22 | 04009/95046 | Protective cap | |
| 30 | 02533/00100 | Manual pump | |
| 30 | 02533/00101 | Seal kit | |
| 31 | 02020/08070 | Hexagon screw M8x70 DIN931 | |
| 35 | 02883/22180 | Hose 450mm | |
| 37 | 02883/22259 | Hose 550mm | |
| 38 | 02883/22561 | Hose 1300mm | |
| 39 | 02883/22782 | Hose 4100mm | |
| 40 | 02883/22551 | Hose 1280mm | |
| 87232/72600 | 87232/72600 | Brake lines |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
