Каталог запасных частей к технике: JCB VM-115 D/PD. Рулевое управление/Steering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
4
4
5
5
5
6
7
7
7
7
20
21
22
22
30
31
32
32
33
33

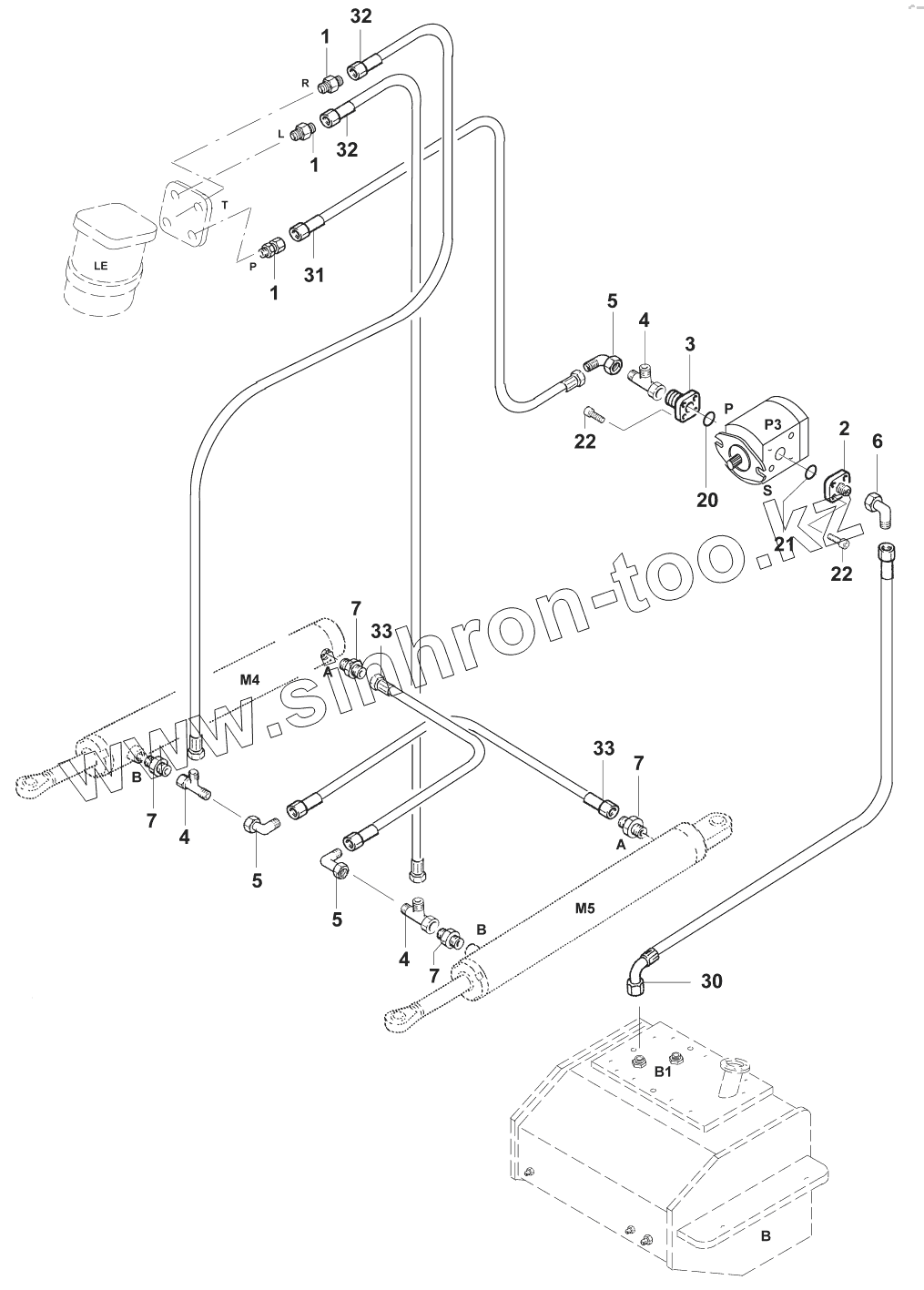

Позиция на иллюстрации Заводской номер детали Название детали
1 02521/10115 Nipple
2 02521/18228 Flange union
3 04990/31209 Union incl. 20,21
4 02524/10815 Nipple
5 02522/23215 Nipple
6 02522/23228 Nipple
7 02521/10315 Nipple
20 02772/02023 O-ring
21 02772/02425 O-ring
22 02027/06022 Cap screw M6x22 DIN912
30 02883/56281 Hose 530mm
31 02883/39733 Hose 3150mm
32 02883/39598 Hose 1500mm
33 02883/38118 Hose 500mm
87232/72300 87232/72300 Steering
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
