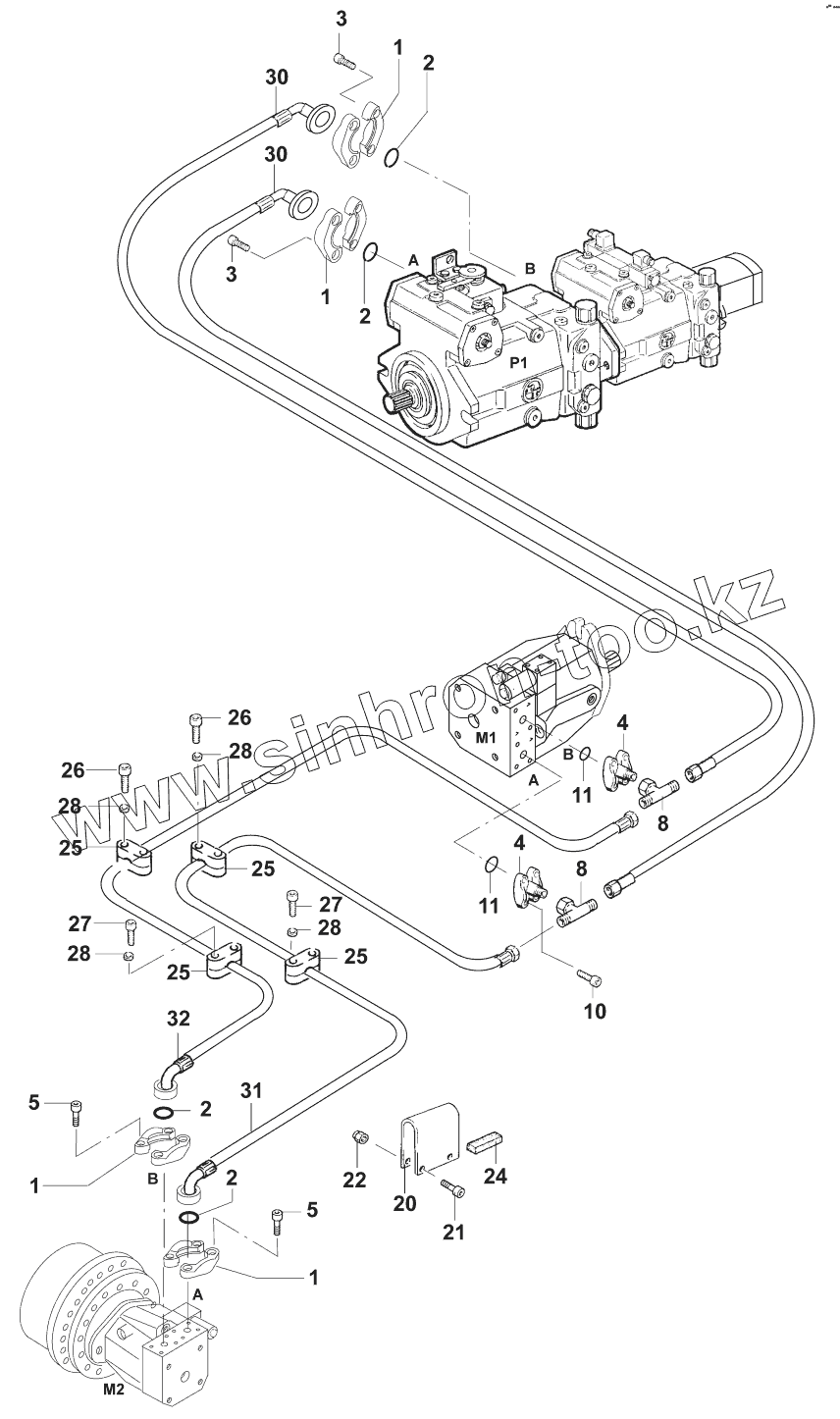

Каталог запасных частей к технике: JCB VM-115 D/PD. Привод/Propulsion
1
1
1
1
2
2
2
2
3
3
4
4
5
5
8
8
10
11
11
20
21
22
24
25
25
25
25
26
26
27
27
28
28
28
28
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02527/01053 | Split flange halves | |
| 2 | 02772/02535 | O-ring | |
| 3 | 02027/10035 | Cap screw M10x35 DIN912 | |
| 4 | 02521/16024 | Flange | |
| 5 | 02099/10008 | Cap screw | |
| 8 | 02525/30925 | Nipple | |
| 10 | 02099/10008 | Cap screw | |
| 11 | 02772/02535 | O-ring | |
| 20 | 04034/22825 | Hose clamp | |
| 21 | 02027/06045 | Cap screw M6x45 DIN912 | |
| 22 | 02118/30600 | Security nut VM6 DIN980 | |
| 24 | 04050/22512 | Plate | |
| 25 | 02503/43532 | Hose clamp | |
| 26 | 02027/06050 | Cap screw M6x50 DIN912 | |
| 27 | 02027/06060 | Cap screw M6x60 DIN912 | |
| 28 | 02200/02006 | Washer 6,4 DIN433 | |
| 30 | 02883/51684 | Hose 1860mm | |
| 31 | 02883/51750 | Hose 3550mm | |
| 32 | 02883/51727 | Hose 3400mm | |
| 87232/72100 | 87232/72100 | Propulsion |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
