Каталог запасных частей к технике: JCB VM-115 D/PD. Отопитель/Heating

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
8
9
15
16
17
25
30
30
31
31
33
33
33
34
34
35
35
35
35
35
40
40
42
45
46
50
52
56

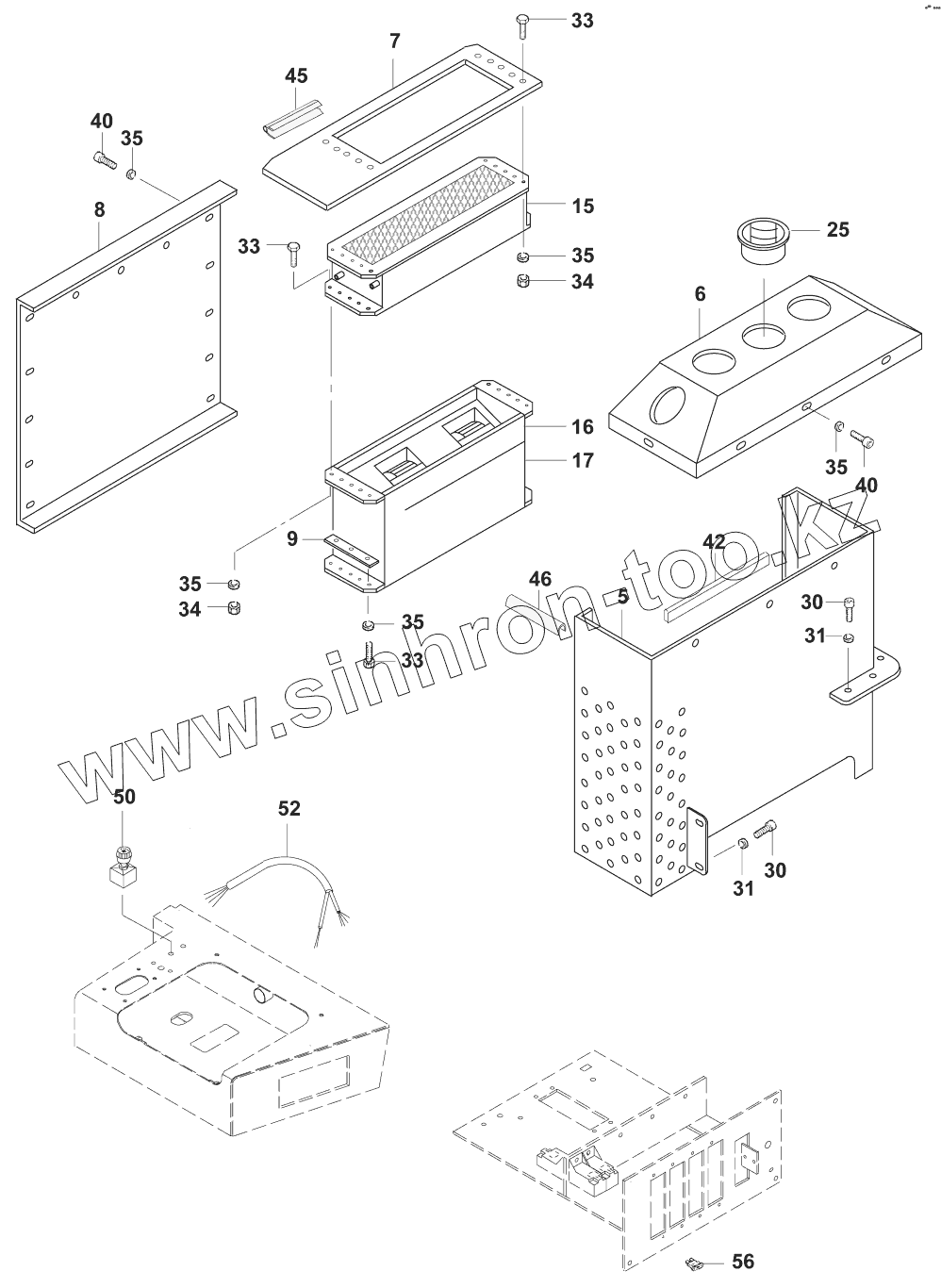

Позиция на иллюстрации Заводской номер детали Название детали
5 07242/42735 Housing
6 07242/42751 Hood
7 07242/42752 Intermediate bottem
8 07242/42755 Cover sheet
9 07242/42756 Strap
15 07242/42810 Heat Exchanger
16 07242/42815 Fan
17 07242/42820 Air intake system
25 07242/42870 Nozzle
30 02027/08025 Cap screw M8x25 DIN912
31 02201/00008 Washer 8,4 DIN125
33 02021/06020 Hexagon screw M6x20 DIN933
34 02118/30600 Security nut VM6 DIN980
35 02201/00006 Washer 6,4 DIN125
40 02099/06008 Screw
42 02782/01400 Stripe 2000mm
45 02782/01026 Sectional sealing material 2500mm
46 02782/01010 Sectional sealing material 600mm
50 08102/02144 Rotary switch
52 07242/92710 Cable harness-Heating
56 08412/05200 Insert 20A
87242/42703 87242/42703 Haeting
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
