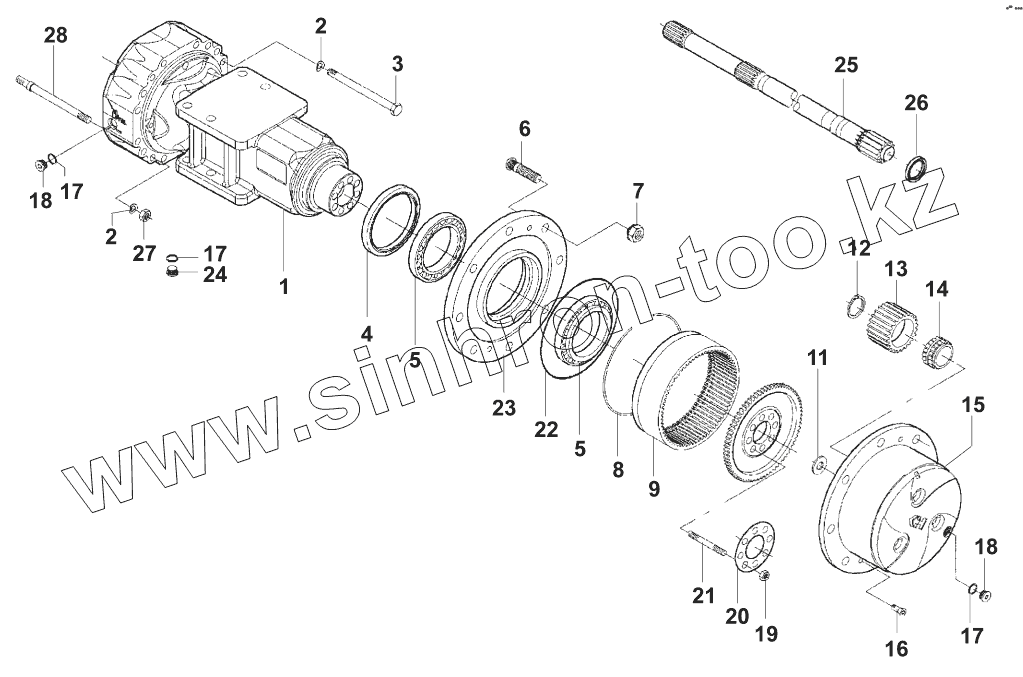

Каталог запасных частей к технике: JCB VM-115 D/PD. Мост ведущий/Axle

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

11

12

13

14

15

16

18

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07232/30181		Axle casing
2	07232/30182		Spring washer
3	07232/30183		Screw
4	07232/30184		Seal ring
5	07232/30185		Bearing
6	07232/30186		Wheel stund
7	07232/30187		Wheel nut
8	07232/30188		Retaining ring
9	07232/30189		Ring gear
10	07232/30195		Ring gear support
11	07232/30191		Friction washer
12	07232/30192		Seal ring
13	07232/30175		Planet gear
14	07232/30176		Bearing
15	07232/30180		Planet gear carrier
16	07232/30193		Countersunk bolt
18	07232/30111		Plug
19	07232/30196		Nut
20	07232/30197		Locking plate
21	07232/30198		Stud
22	07232/30199		O-ring
23	07232/30177		Wheel hub
24	07232/30200		Magnet plug
25	07232/30178		Half shaft
26	07232/30201		Seal ring
27	07232/30202		Nut
28	07232/30203		Stud
29	07232/30190		Planet gear carrier
07232/30100	07232/30100		Axle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
