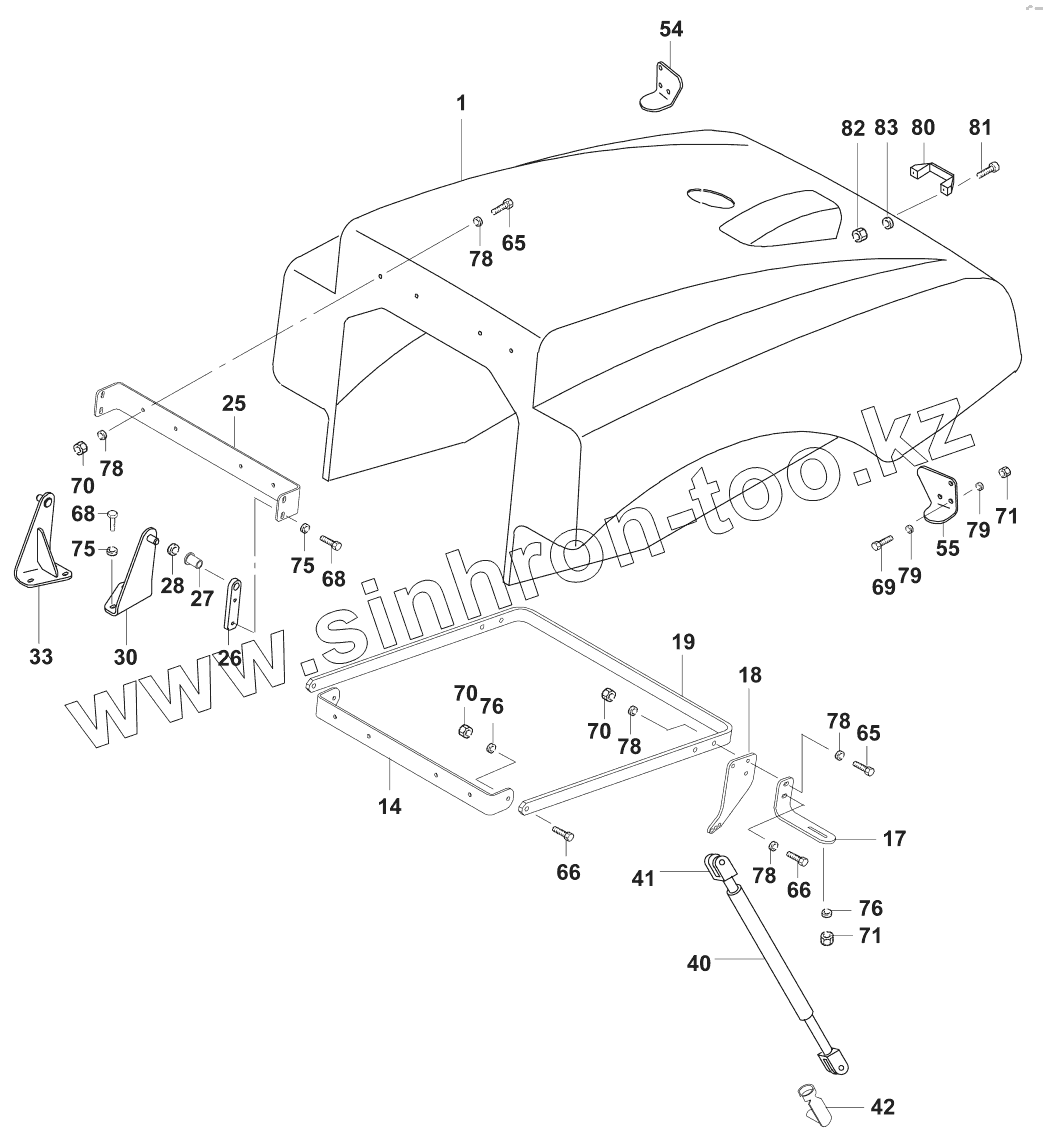

Каталог запасных частей к технике: JCB VM-115 D/PD. Капот/Engine hood
1
14
17
18
19
25
26
27
28
30
33
40
41
42
54
55
65
65
66
66
68
68
69
70
70
70
71
71
75
75
76
76
78
78
78
78
78
79
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07222/53100 | Engine hood | |
| 14 | 07222/53214 | Bracket | |
| 17 | 07222/53217 | Angle | |
| 18 | 07222/53218 | Lever | |
| 19 | 07222/53219 | Bow | |
| 25 | 07222/53225 | Bracket | |
| 26 | 07222/53226 | Hinge | |
| 27 | 02113/01203 | Sleeve | |
| 28 | 02201/00020 | Washer 21 DIN125 | |
| 30 | 07242/53230 | Retaining jack, left | |
| 33 | 07242/53233 | Retaining jack, right | |
| 40 | 07222/53540 | Gas spring | |
| 41 | 02241/01020 | Fork head | |
| 42 | 02241/01021 | Bolt | |
| 54 | 07222/53230 | Fastening angle, right | |
| 55 | 07222/53231 | Fastening angle, left | |
| 65 | 02021/10045 | Hexagon screw M10x45 DIN933 | |
| 66 | 02021/10035 | Hexagon screw M10x35 DIN933 | |
| 68 | 02021/10025 | Hexagon screw M10x25 DIN933 | |
| 69 | 02021/08025 | Hexagon screw M8x25 DIN933 | |
| 70 | 02118/31000 | Security nut VM10 DIN980 | |
| 71 | 02118/30800 | Security nut VM8 DIN980 | |
| 75 | 02200/00010 | Washer 10,5 DIN7349 | |
| 76 | 02200/00008 | Washer 8,4 DIN7349 | |
| 78 | 02201/00010 | Washer 10,5 DIN125 | |
| 79 | 02201/00008 | Washer 8,4 DIN125 | |
| 80 | 07130/10361 | Handle | |
| 81 | 02027/08025 | Cap screw M8x25 DIN912 | |
| 82 | 02118/30800 | Security nut VM8 DIN980 | |
| 83 | 02201/00008 | Washer 8,4 DIN125 | |
| 87222/53000 | 87222/53000 | Engine hood, cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
