Каталог запасных частей к технике: JCB VM-115 D/PD. Электрооборудование двигателя/Electric tractor
1
2
3
4
5
6
7
8
9
10
12
13
21
22
23
25
26
27
28
32
33
34
35
36
45
46
47

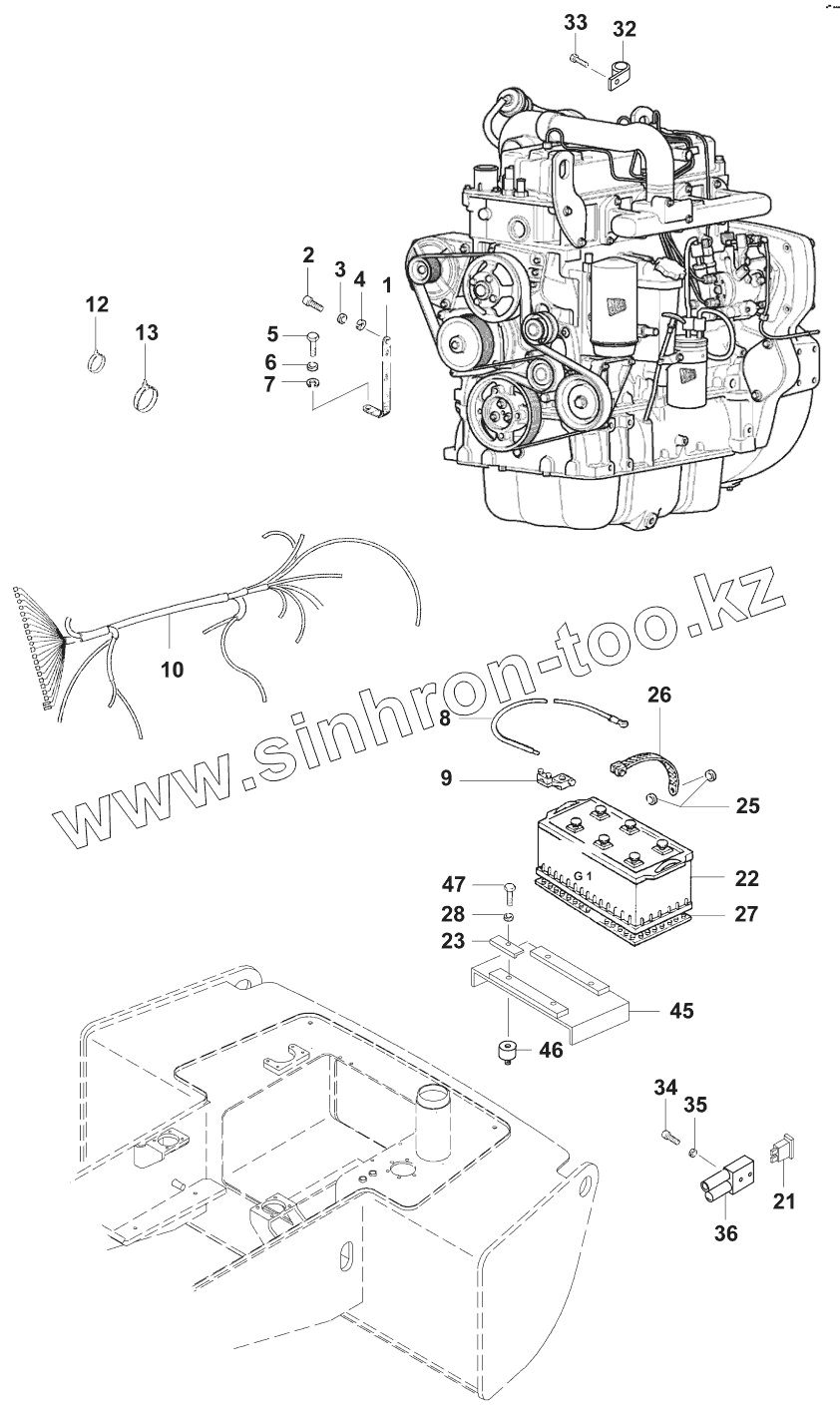

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 08308/01220 | Ground Tape | |
| 2 | 02027/12020 | Cap screw M12x20 DIN912 | |
| 3 | 02201/01012 | Washer 12 DIN1440 | |
| 4 | 02204/00012 | Spring washer B12 DIN127 | |
| 5 | 02021/08020 | Hexagon screw M8x20 DIN933 | |
| 6 | 02200/01508 | Washer 8,4 DIN9021 | |
| 7 | 02204/00008 | Spring washer B8 DIN127 | |
| 8 | 07222/80515 | Cable | |
| 9 | 08367/01506 | Clamp | |
| 10 | 07232/80710 | Cable harness | |
| 12 | 02322/00021 | Hose clip | |
| 13 | 02322/00022 | Hose clip | |
| 21 | 08412/06100 | Insert 100A | |
| 22 | 08204/01013 | Battery | |
| 23 | 07240/16205 | Battery holder | |
| 25 | 02200/00008 | Washer 8,4 DIN7349 | |
| 26 | 08308/01200 | Ground tape | |
| 27 | 04032/19118 | Rubber mat | |
| 28 | 02201/00008 | Washer 8,4 DIN125 | |
| 32 | 02503/06122 | Hose clamp | |
| 33 | 02021/08012 | Hexagon screw M8x12 DIN933 | |
| 34 | 02023/04030 | Cap screw M4x30 DIN84 | |
| 35 | 02201/00004 | Washer 4,3 DIN125 | |
| 36 | 08412/04950 | Fuse holder | |
| 45 | 07222/80650 | Plate | |
| 46 | 05446/21612 | Rubber pad | |
| 47 | 02021/08040 | Hexagon screw M8x40 DIN933 | |
| 87232/80700 | 87232/80700 | Electric tractor |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
