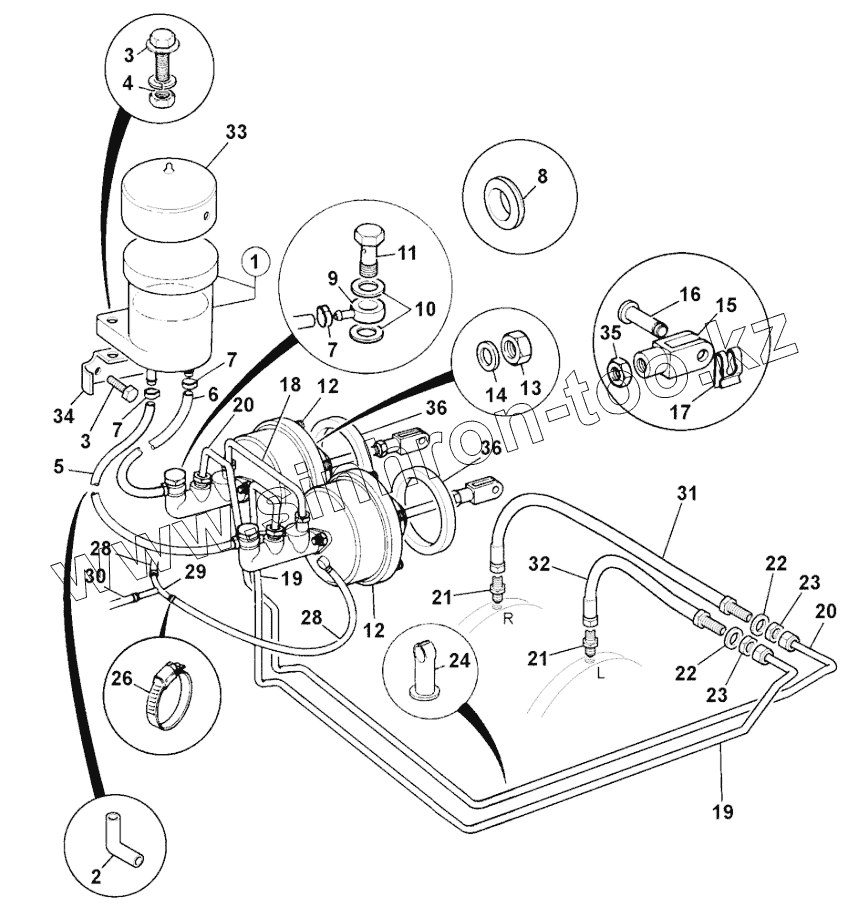

Позиция на иллюстрации	Заводской номер детали		Название детали
1	126/00200		Reservoir
1A	123/02142		Seal splash guard
1B	162/03143		Cover reservoir cap
2	816/60311		Adapter elbow
3	1315/0201Z		Setscrew
3A	1420/0006Z		Washer
3B	1425/0006Z		Washer Spring
4	1370/0101Z		Nut
5	332/C1094		Hose
5	332/D6797		Hose
5	332/D6689		Hose
6	332/C1094		Hose
6	332/D6797		Hose
6	332/D6689		Hose
7	821/00280		Clamp Hose
8	828/00343		Grommet
9	816/70009		Connector Banjo
10	823/00372		Washer Copper
11	816/75016		Bolt Banjo
12	15/920112		Servo assembly
12	15/920388		Servo assembly
13	1370/0203Z		Nut
14	1420/0007Z		Washer
15	913/00036		Clevis
16	913/00014		Pin Clevis
17	913/00005		Clip Clevis
18	123/02516		Pipe Servo Link
19	830/11660		Pipe Brake
20	830/11661		Pipe Brake
21	816/15138		Adapter
22	1417/0014Z		Washer Locking
23	15/106700		Nut lock
24	821/00379		Clip Pipe
25	1370/0302Z		Nut - Thin
26	2201/0004		Clip Jubilee
28	648/31002		Hose Vacuum
29	816/60231		Connector 3 way
30	648/31004		Hose vacuum
31	649/51320		Hose brake
32	649/51240		Hose brake
33	123/06356		Cover Brake Reservoir
34	NLF		No longer fitted
35	1370/0302Z		Nut - Thin
36	813/10274		Gasket brake master cyl.
