Каталог запасных частей к технике: JCB-3CX (Часть 1). SWEEPER COLLECTOR GUTTER BRUSH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
34
35
35
35
36
37
38
38
38
39
39
40
41
42
42
43
44
45

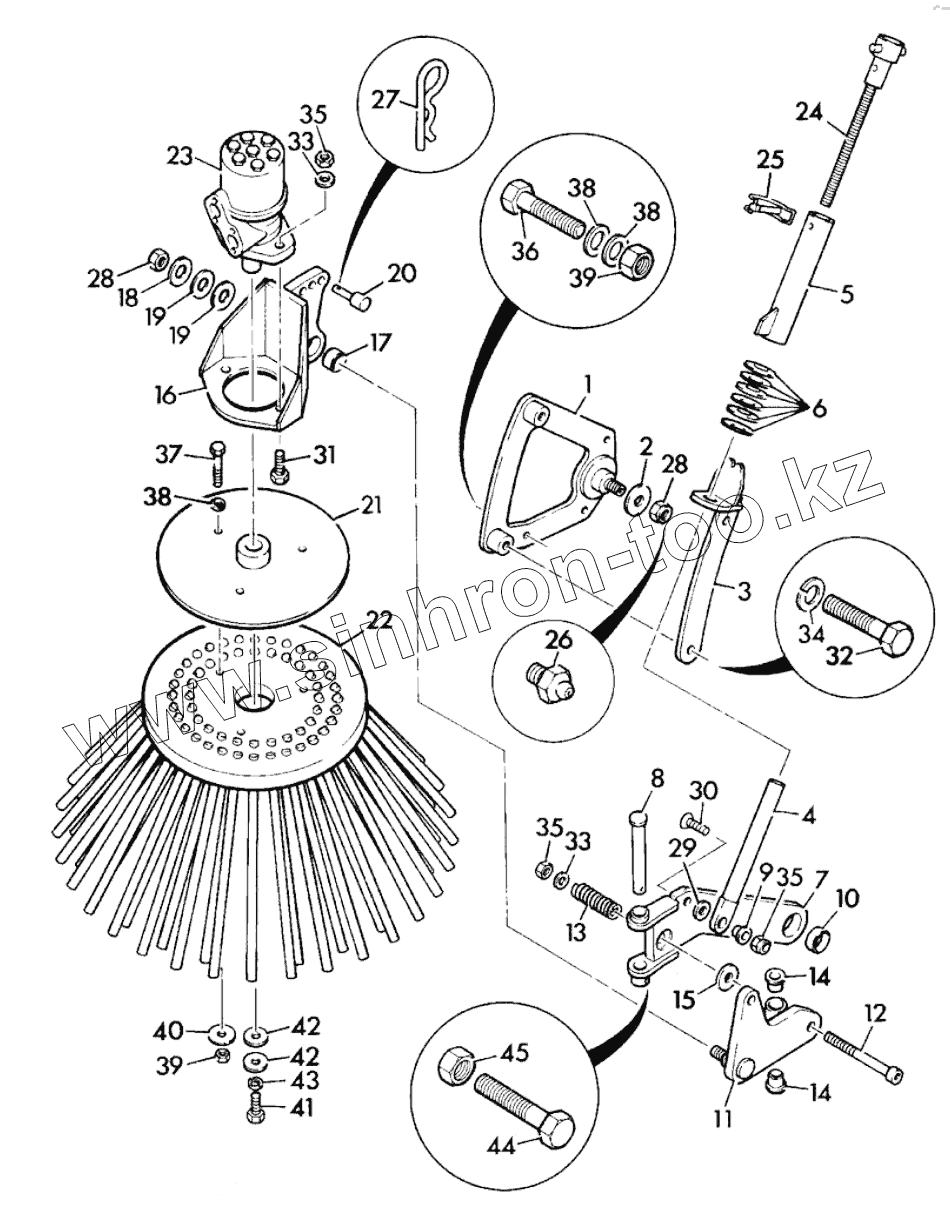

Позиция на иллюстрации Заводской номер детали Название детали
A 980/88695 Attachment sweeper collector
B 980/88678 Brush assembly left hand gutter
1 983/10084 Plate Side left hand drive
2 983/10085 Washer arm pivot Gutter brush
3 983/10086 Bracket adjusting mount Gutter brush
4 983/10087 Bar adjuster Gutter brush
5 983/10088 Tube adjuster lift Gutter brush
6 983/10089 Disc spring
7 983/10090 Bracket lower arm Gutter brush
8 983/10091 Pin arm pivot Gutter brush
9 983/10092 Boss Lower arm Gutter brush
10 983/10093 Bush lower arm Gutter brush
11 983/10094 Arm upper Gutter brush
12 983/10095 Bolt Tension
13 983/10096 Spring
14 983/10097 Bush Flanged
15 983/10098 Spacer arm
16 983/10099 Head Swivel
17 983/10100 Bush Swivel
18 983/10101 Spring disc
19 983/10102 Spring Disc
20 983/10103 Pin swivel head
21 983/10104 Plate Brush drive
22 983/10105 Brush Gutter
23 983/10106 Motor Hydraulic Gutter brush
23A 983/10338 Kit-repair motor repair
24 983/10083 Handle adjusting gutter brush
25 983/10107 Pin Shaft Locking
26 1450/0001 Nipple Grease
27 LS Link Shipping
28 1370/0603Z Nut lock
29 LS Link Shipping
30 LS Link Shipping
31 1315/3510Z Bolt
32 1315/0507Z Setscrew
33 1420/0009Z Washer
34 1425/0009Z Washer Spring
35 1370/0403Z Nut Lock
36 1315/0408Z Setscrew
37 1315/3415Z Bolt
38 1420/0008Z Washer
39 1370/0303Z Nut lock
40 LS Link Shipping
41 1315/0307Z Setscrew
42 LS Link Shipping
43 1425/0007Z Washer
44 1315/0209Z Bolt
45 1370/0103Z Nut Self Lock
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
