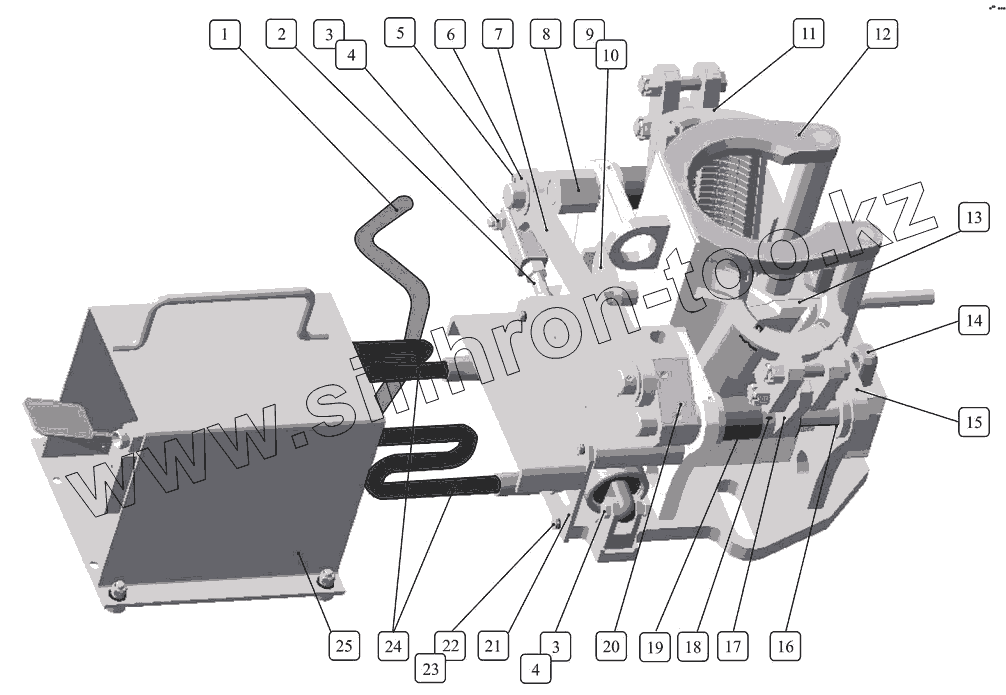

Каталог запасных частей к технике: Ижнефтемаш Захват клиновой ЗК. Захват клиновой ЗК-56 АФНИ.611542.003
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АФНИ.302645.019 | Шланг напорный | |
| 2 | АФНИ.304141.002 | Пневмоцилиндр | |
| 3 | Болт М12х50.56.019 | Болт М12х50.56.019 | |
| 4 | Гайка М12-6Н.0435.019 | Гайка М12-6Н.0435.019 | |
| 5 | Шплинт 6,3х45.0115 | Шплинт 6,3х45.0115 | |
| 6 | АФНИ.711141.174 | Кольцо упорное | |
| 7 | АФНИ.611547.005 | Штроп | |
| 8 | АФНИ.304514.009 | Кривошип правый | |
| 9 | АФНИ.751121.009 | Защелка предохранительная | |
| 10 | АФНИ.758126.017 | Болт | |
| 11 | АФНИ.611543.006 | Клин | |
| 12 | АФНИ.301116.034 | Корпус | |
| 13 | АФНИ.305365.018 | Задвижка | |
| 14 | АФНИ.301623.006 | Палец | |
| 15 | Винт М6-6дх20.14Н.019 | Винт М6-6дх20.14Н.019 | |
| 16 | АФНИ.713192.004-01 | Втулка | |
| 17 | АФНИ.303671.017 | Рычаг | |
| 18 | Штифт 2.8x65 | Штифт 2.8х65 | |
| 19 | АФНИ.713141.078 | Втулка | |
| 20 | АФНИ.304514.008 | Кривошип левый | |
| 21 | АФНИ.301714.004 | Пластина | |
| 22 | Болт М8х14.36.019 | Болт М8х14.36.019 | |
| 23 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 24 | АФНИ.302645.018 | Шланг | |
| 25 | АФНИ.067327.003 | Клапан пневматический |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
