Каталог запасных частей к технике: Ижнефтемаш Захват клиновой ЗК. Пневмоцилиндр АФНИ.304141.002-02

Тип техники

Марка

Модель

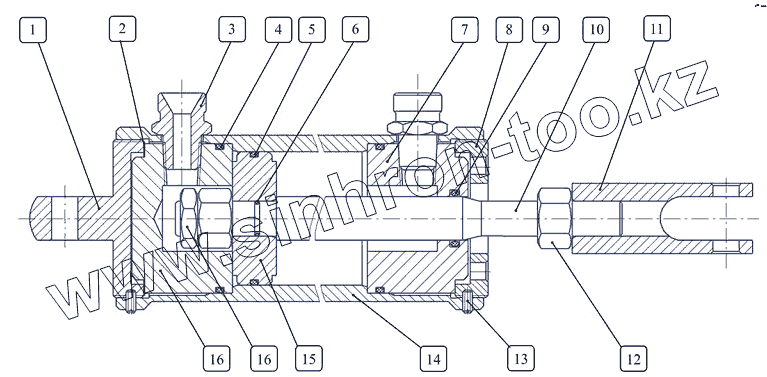

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	АФНИ.753112.001		Крышка
2	АФНИ.754152.063		Прокладка
3	АФНИ.753136.018		Штуцер
4	Кольцо 060-065-30-2-2		Кольцо 060-065-30-2-2
5	Кольцо 055-060-30-2-2		Кольцо 055-060-30-2-2
6	Кольцо 013-016-19-2-2		Кольцо 013-016-19-2-2
7	АФНИ.713352.004		Втулка
8	АФНИ.711252.001		Крышка
9	Кольцо 020-026-36-2-2		Кольцо 020-026-36-2-2
10	АФНИ.715511.015		Шток
11	АФНИ.746612.007		Проушина
12	Гайка М16.5.35.06		Гайка М16.5.35.06
13	Винт В.М6-6дх10.14Н.019		Винт В.М6-6дх10.14Н.019
14	АФНИ.715451.001		Цилиндр
15	АФНИ.711641.001		Поршень
16	Гайка М16-6Н.04.035.06		Гайка М16-6Н.04.035.06
17	АФНИ.713322.002		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
