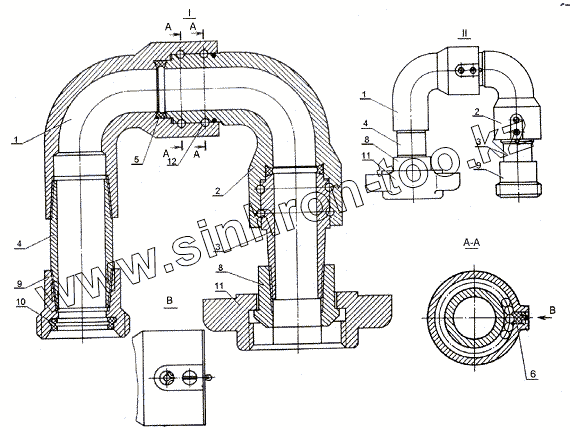

Каталог запасных частей к технике: Ижнефтемаш Установка АНЦ-320. Колено шарнирное
1
1
2
2
3
3
4
4
5
6
8
8
9
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3КШ.00.001 | Угольник | |
| 2 | 3КШ.00.002 | Угольник | |
| 3 | 3КШ.00.003 | Втулка | |
| 4 | 3КШ.00.005 | Патрубок | |
| 5 | 3КШ.00.008 | Уплотнение | |
| 6 | 2КШ.00.005 | Пробка | |
| 8 | ЦА.320М.12.6 | Конус уплотнения | |
| 9 | 2АУ.21.002 | Гнездо конуса | |
| 10 | 3АУ.01.012 | Уплотнение | |
| 11 | 2АУ.21.003 | Гайка накидная | |
| 12 | Шарик 8.100 | Шарик 8.100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
