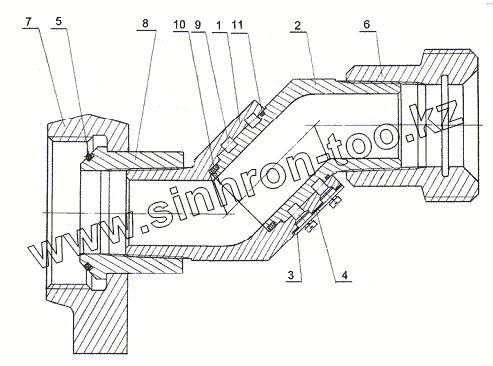

Каталог запасных частей к технике: Ижнефтемаш Установка АНЦ-320. ЭП9905.000 Колено шарнирное 50х70
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭП9905.001 | Патрубок | |
| 2 | ЭП9905.002 | Патрубок | |
| 3 | ЭП9905.003 | Заглушка | |
| 4 | ЭП9905.004 | Прокладка | |
| 5 | АФНИ.754175.001 | Кольцо уплотнительное | |
| 6 | 2АУ.21.002 | Гнездо конуса | |
| 7 | 2АУ.21.003 | Гайка накидная | |
| 8 | ЦА320М.12.6 | Конус уплотнения | |
| 9 | Ролик 8х8.111 | Ролик 8х8.111 | |
| 10 | 045-053-46-2-2 | Кольцо 045-053-46-2-2 | |
| 11 | 055-060-30-2-2 | Кольцо 055-060-30-2-2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
