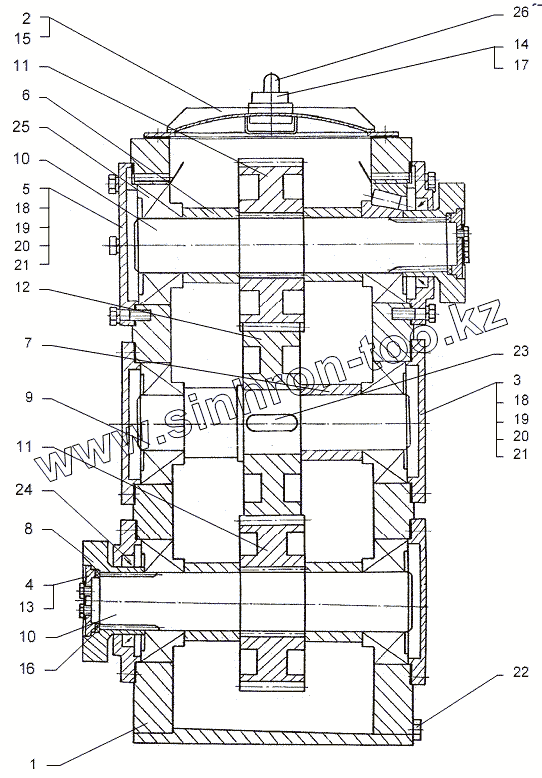

Каталог запасных частей к технике: Ижнефтемаш Установка АНЦ-320. АФНИ.303122.003 Редуктор
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АФНИ.301152.007 | Корпус | |
| 2 | АФНИ.301255.006 | Крышка | |
| 3 | АФНИ.711322.005 | Крышка | |
| 4 | АФНИ.711351.003 | Шайба | |
| 5 | АФНИ.711454.003 | Крышка | |
| 6 | АФНИ.713141.050 | Втулка | |
| 7 | АФНИ.713141.050-01 | Втулка | |
| 8 | АФНИ.713392.001 | Втулка шлицевая | |
| 9 | АФНИ.715413.012 | Вал промежуточный | |
| 10 | АФНИ.715433.004 | Вал | |
| 11 | АФНИ.721464.001 | Шестерня | |
| 12 | АФНИ.721464.002 | Колесо | |
| 13 | АФНИ.741124.078 | Пластина стопорная | |
| 14 | АФНИ.753128.010 | Пробка | |
| 15 | АФНИ.754142.031 | Прокладка | |
| 16 | АФНИ.754152.014 | Прокладка | |
| 17 | АФНИ.754152.054 | Прокладка | |
| 18 | АФНИ.754154.048 | Прокладка | |
| 19 | АФНИ.754154.049-01 | Прокладка | |
| 20 | АФНИ.754154.049-03 | Прокладка | |
| 21 | АФНИ.754154.049-05 | Прокладка | |
| 22 | ДПКР.714713.001 | Пробка | |
| 23 | Шпонка 18х11х50 | Шпонка 18х11х50 | |
| 24 | Манжета 1.1-65х90-1 Г | Манжета 1.1-65х90-1 Г | |
| 25 | 7611 | Подшипник 7611 | |
| 26 | 298430-П10 | Сапун в сборе 298430-П10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
