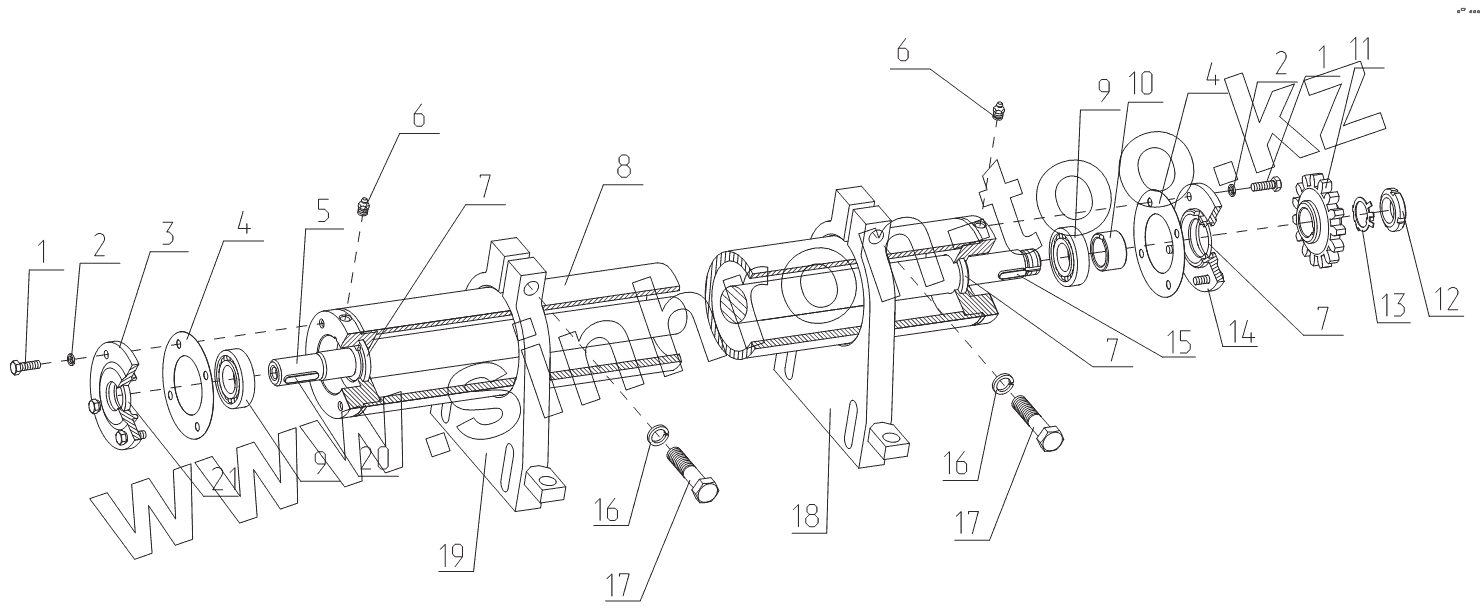

Каталог запасных частей к технике: Ижнефтемаш УС-50х14Кр. Вал загрузочный АФНИ.303725.001
1
1
2
2
3
4
4
5
6
6
7
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М8х25 | Болт М8х25 | |
| 2 | Шайба 8.65Г | Шайба 8.65Г | |
| 3 | АФНИ.712452.005 | Крышка | |
| 4 | АФНИ.754154.058 | Прокладка | |
| 5 | АФНИ.715513.012 | Вал трансмиссии | |
| 6 | Масленка 1.3 Ц6 | Масленка 1.3 Ц6 | |
| 7 | Кольцо СП-53-40-6 | Кольцо СП-53-40-6 | |
| 8 | АФНИ.302411.006 | Труба трансмиссии | |
| 9 | 206 | Шарикоподшипник радиальный | |
| 10 | АФНИ.711141.086 | Втулка | |
| 11 | АФНИ.711491.002 | Звездочка | |
| 12 | Гайка М27 | Гайка М27 | |
| 13 | Шайба 27 | Шайба 27 | |
| 14 | АФНИ.712452.006 | Крышка | |
| 15 | Шпонка 8х7х32 | Шпонка 8х7х32 | |
| 16 | Шайба 16.65Г | Шайба 16.65Г | |
| 17 | Болт М16х70 | Болт М16х70 | |
| 18 | АФНИ.301561.085 | Кронштейн | |
| 19 | АФНИ.301561.086 | Кронштейн | |
| 20 | Шпонка 8х7х40 | Шпонка 8х7х40 | |
| 21 | Кольцо СП-44-31-6 | Кольцо СП-44-31-6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
