Каталог запасных частей к технике: Ижнефтемаш УС-50х14Кр. Устройство гидросмесительное АФНИ.304159.002
1
2
3
3
3
3
4
5
6
7
8
9
9
10

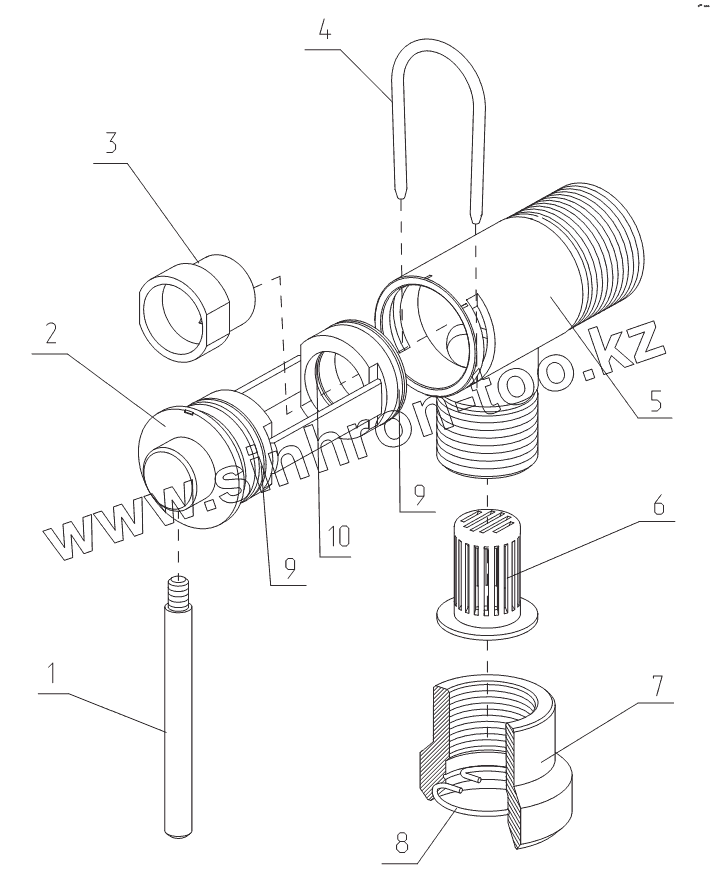

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АФНИ.753712.002 | Ручка | |
| 2 | АФНИ.304135.001 | Гильза | |
| 3 | АФНИ.713393.001 | Насадок щелевой | |
| 3 | АФНИ.713393.001-01 | Насадок щелевой | |
| 3 | АФНИ.713393.001-02 | Насадок щелевой | |
| 3 | АФНИ.713393.001-03 | Насадок щелевой | |
| 4 | АФНИ.746721.009 | Вилка | |
| 5 | АФНИ.302635.022 | Тройник | |
| 6 | 2СМН20.16.02.00.02 | Фильтр | |
| 7 | АФНИ.713561.011 | Гнездо конуса | |
| 8 | АФНИ.746725.006 | Кольцо стопорное | |
| 9 | Кольцо 055-065-58-2-1 | Кольцо 055-065-58-2-1 | |
| 10 | Кольцо 045-050-30-2-2 | Кольцо 045-050-30-2-2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
