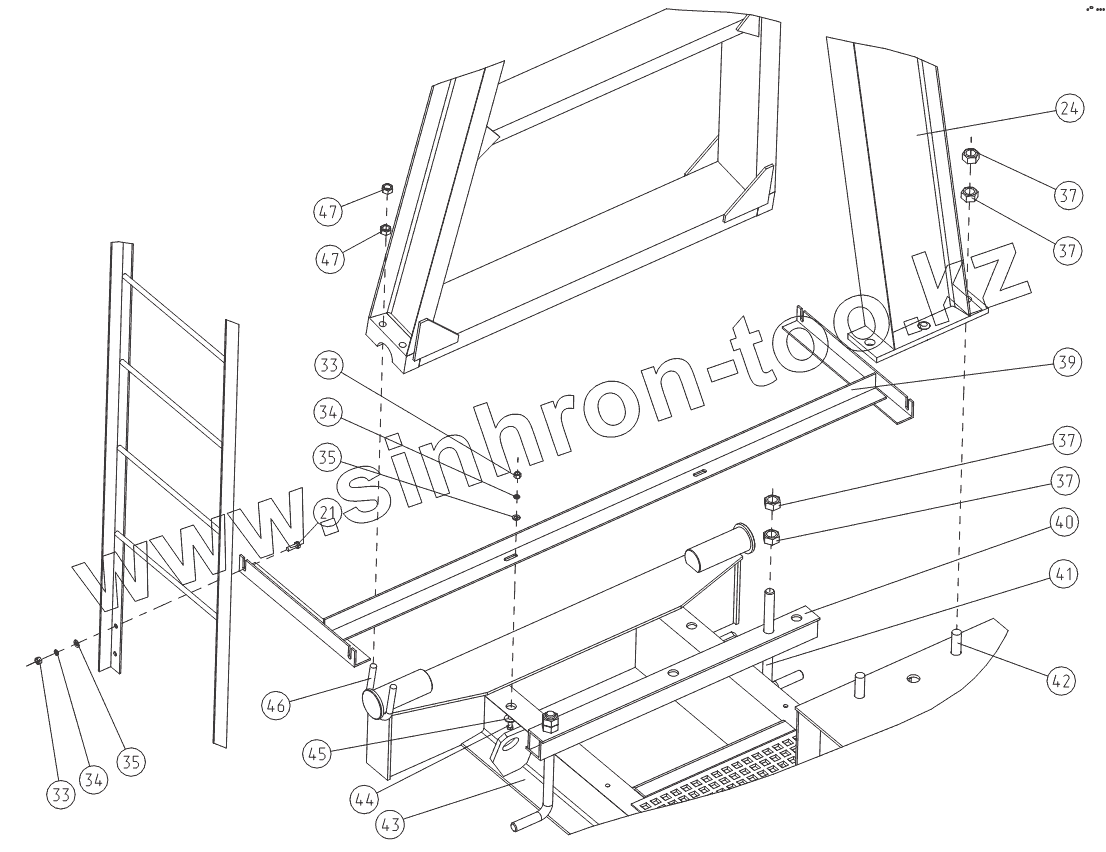

Каталог запасных частей к технике: Ижнефтемаш ПНШТ-60-3-31,5. Крепление стойки к раме
21
24
33
33
34
34
35
35
37
37
37
37
39
40
41
42
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21 | Болт М12х35 | Болт М12х35 | |
| 24 | ДП60.17.00.00 | Стойка | |
| 33 | Гайка М12 | Гайка М12 | |
| 34 | Шайба 12.65Г | Шайба 12.65Г | |
| 35 | Шайба A12 | Шайба A12 | |
| 37 | Гайка М30 | Гайка М30 | |
| 39 | ДП80.15.00.00 | Опора | |
| 40 | ДП60.25.00.00 | Балка | |
| 41 | ДПД80.00.00.10 | Болт фундаментный | |
| 42 | Болт М30х90 | Болт М30х90 | |
| 43 | ДП60.34.00.00 | Рама | |
| 44 | Болт М12х45 | Болт М12х45 | |
| 45 | Шайба A12 | Шайба A12 | |
| 46 | ДП80.00.00.03 | Хомут | |
| 47 | Гайка М20 | Гайка М20 |
