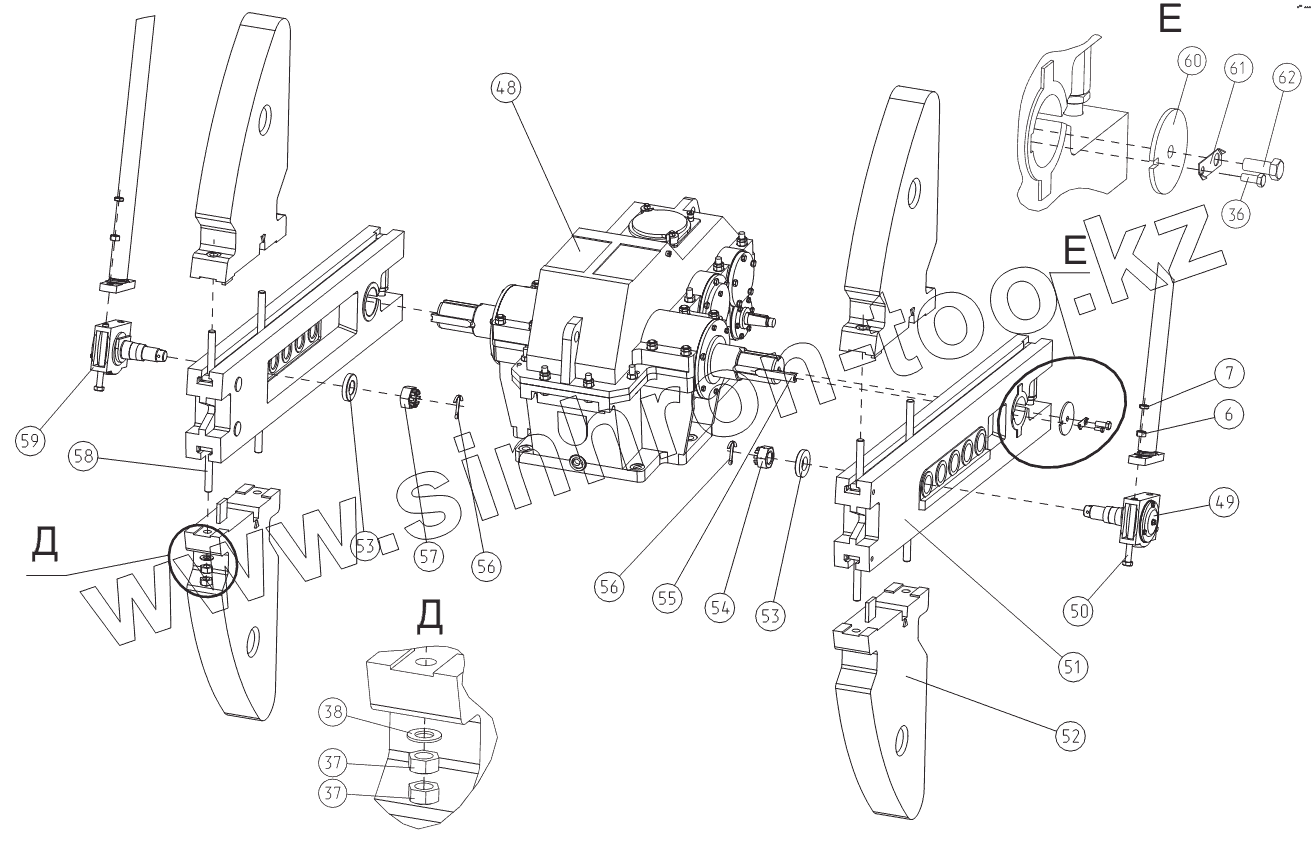

Каталог запасных частей к технике: Ижнефтемаш ПНШТ-60-3-31,5. Крепление шатунов, кривошипов и противовесов
6
7
36
37
37
38
48
48
48
49
50
51
52
53
53
54
55
56
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6 | Гайка М24 | Гайка М24 | |
| 7 | Гайка М24 | Гайка М24 | |
| 36 | Болт М12х30 | Болт М12х30 | |
| 37 | Гайка М30 | Гайка М30 | |
| 38 | Шайба А30 | Шайба А30 | |
| 48 | Т.20.00.00 | Редуктор Т450-125 | |
| 48 | Т.20.00.00-01 | Редуктор Т450-90 | |
| 48 | Т.20.00.00-02 | Редуктор Т450-63 | |
| 49 | ДПКР.304593.002-01 | Нижняя головка шатуна в сборе | |
| 50 | ДПКР.758121.017 | Болт М24х270 | |
| 51 | АФНИ.304514.001 | Кривошип в сборе | |
| 52 | ДПКР.304336.003 | Противовес в сборе | |
| 53 | АФНИ.758491.011 | Шайба | |
| 54 | ДПКР.758411.001-01 | Гайка корончатая | |
| 55 | ДПКР.758562.002 | Шпонка | |
| 56 | Шплинт 10х71 | Шплинт 10х71 | |
| 57 | ДПКР.758411.001 | Гайка корончатая | |
| 58 | ДПКР.758111.004 | Болт М30х90 | |
| 59 | ДПКР.304593.002 | Нижняя головка шатуна в сборе | |
| 60 | АФНИ.758491.023 | Шайба | |
| 61 | ДП60.00.00.01 | Планка стопорная | |
| 62 | Болт М20х50 | Болт М20х50 |
