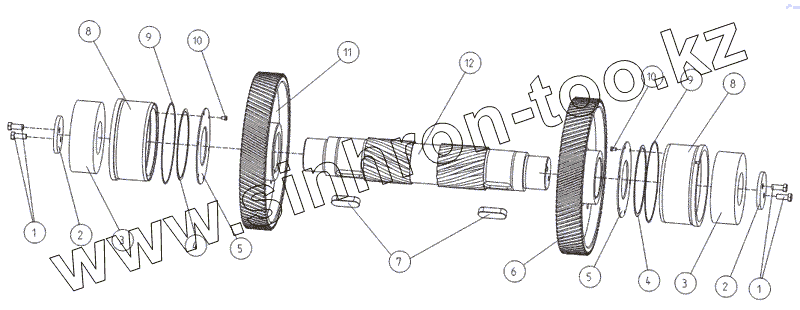

Каталог запасных частей к технике: Ижнефтемаш ПНШ-80. Вал промежуточный АФНИ.303744.001
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт 3М16x40 | Болт 3М16x40 | |
| 2 | ДПКР.711112.001 | Шайба упорная | |
| 3 | 2622 | Подшипник 2622 | |
| 4 | ДПКР754176.002 | Кольцо регулировочное | |
| 5 | АФНИ.711142.040-02 | Диск | |
| 6 | ДПКР.721631.001 | Колесо зубчатое | |
| 7 | ДПКР.758552.002 | Шпонка | |
| 8 | АФНИ.711354.005 | Стакан | |
| 9 | ДПКР754176.001 | Кольцо регулировочное | |
| 10 | Болт М8x12 | Болт М8x12 | |
| 11 | ДПКР721631.001-01 | Колесо зубчатое | |
| 12 | ДПКР721632.002 | Вал-шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
