Каталог запасных частей к технике: Ижнефтемаш ПНШ-60-2,1-25. Тело балансира АФНИ.303636.001

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

17

18

18

18

19

20

21

22

23

24

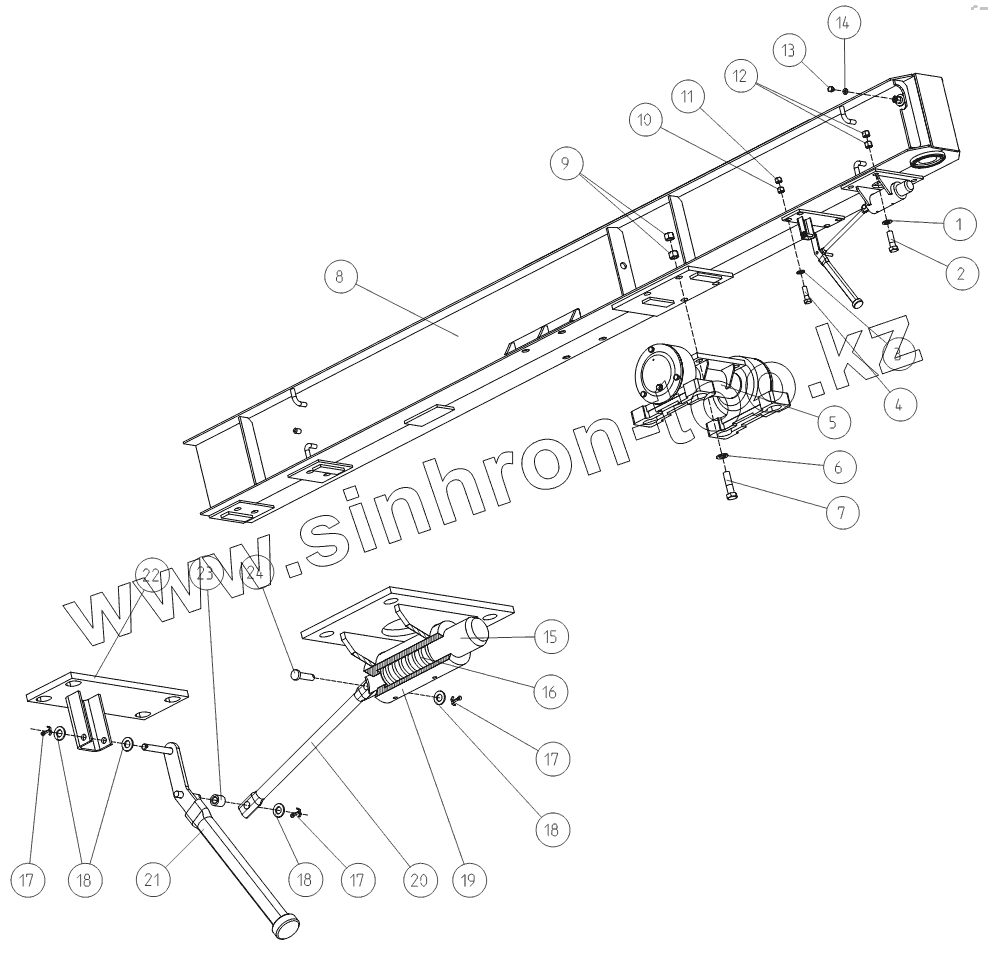

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Шайба А20		Шайба А20
2	Болт M20x65		Болт M20x65
3	Шайба А16		Шайба А16
4	Болт M16x55		Болт M16x55
5	ДПКР.301321.006		Опора
6	Шайба А24		Шайба А24
7	Болт M24x90		Болт M24x90
8	ДПКР.301343.010		Балка балансира
9	Гайка M24		Гайка M24
10	Гайка M16		Гайка M16
11	Гайка M16		Гайка M16
12	Гайка M20		Гайка M20
13	ДПКР.758121.004		Пробка
14	ДПКР.754152.001		Прокладка
15	ДПКР.711312.009		Стопор
16	ДПКР.753511.011		Пружина
17	Шплинт 3,2x22		Шплинт 3,2x22
18	Шайба А10		Шайба А10
19	ДПКР.301318.004		Корпус фиксатора
20	АФНИ.743411.001		Стяжка
21	АФНИ.303658.003		Рукоятка
22	ДПКР.301318.005		Опора
23	АФНИ.713141.011		Втулка
24	ДПКР.715312.007		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
