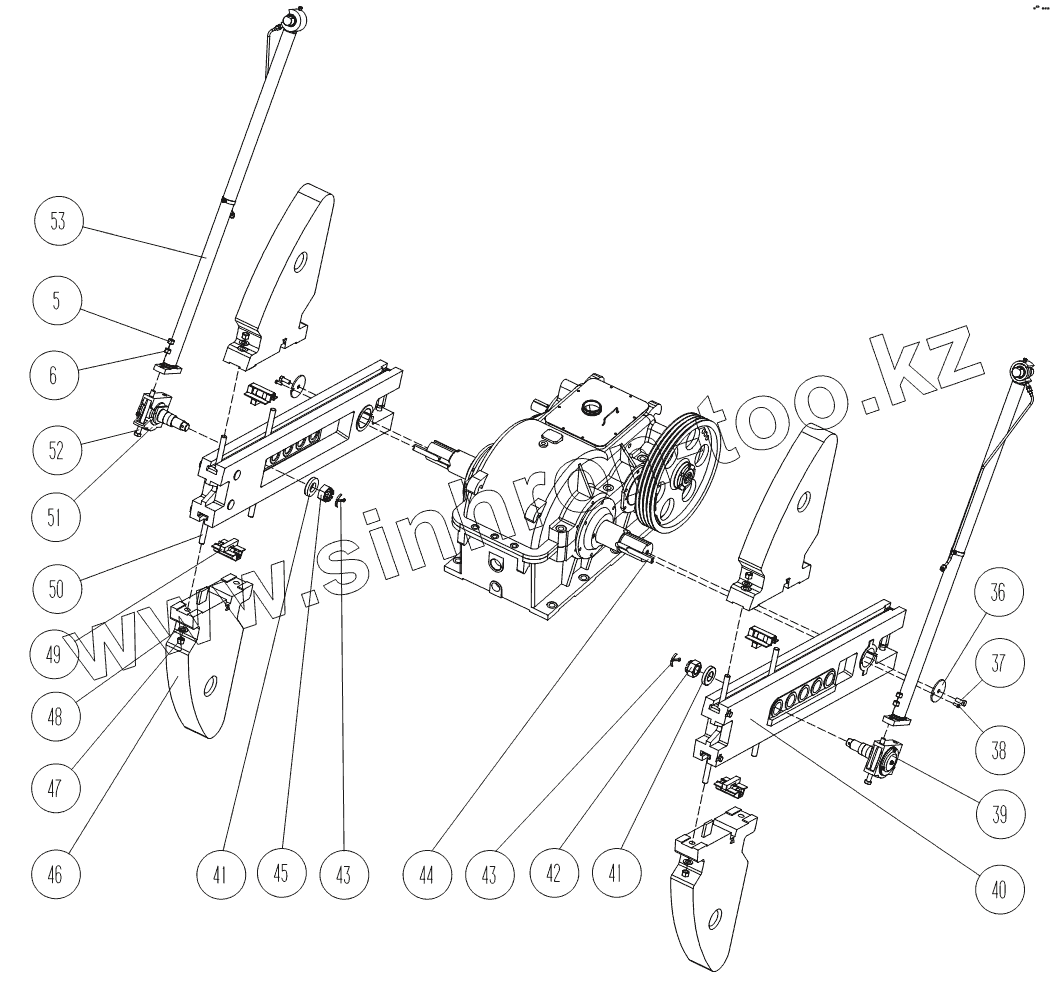

Каталог запасных частей к технике: Ижнефтемаш ПНШ-60-2,1-25. Крепление шатунов, кривошипов и противовесов
5
6
36
37
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | Гайка М24 | Гайка М24 | |
| 6 | Гайка М24 | Гайка М24 | |
| 36 | АФНИ.758491.023 | Шайба | |
| 37 | Болт 3М20х50 | Болт 3М20х50 | |
| 38 | Болт 3М12х30 | Болт 3М12х30 | |
| 39 | ДПКР.304593.002-01 | Нижняя головка шатуна в сборе | |
| 40 | АФНИ.304514.001 | Кривошип в сборе | |
| 41 | АФНИ.758491.011 | Шайба | |
| 42 | ДПКР.758411.001-01 | Гайка корончатая | |
| 43 | Шплинт 10x71 | Шплинт 10x71 | |
| 44 | ДПКР.758562.002 | Шпонка | |
| 45 | ДПКР.758411.001 | Гайка корончатая | |
| 46 | ДПКР.304336.003 | Противовес в сборе | |
| 47 | Гайка М30 | Гайка М30 | |
| 48 | Шайба А30 | Шайба А30 | |
| 49 | АФНИ.303333.001-01 | Механизм перемещения | |
| 50 | ДПКР.758111.004 | Болт М30х90 | |
| 51 | ДПКР.304593.002 | Нижняя головка шатуна в сборе | |
| 52 | ДПКР.758121.017 | Болт М24х270 | |
| 53 | АФНИ.304513.002 | Шатун в сборе |
