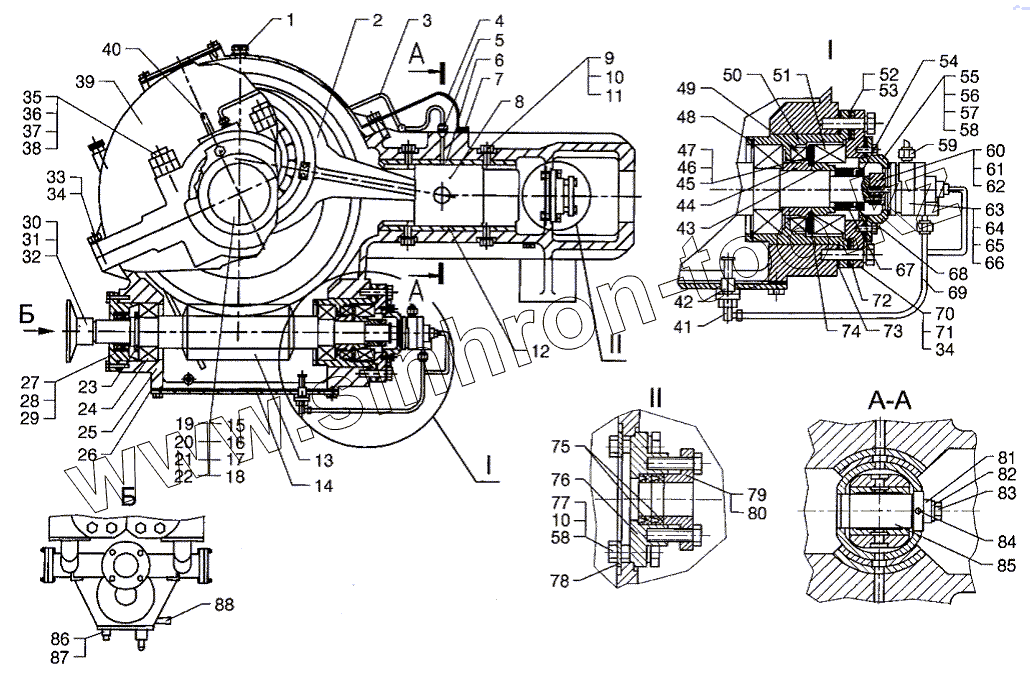

Каталог запасных частей к технике: Ижнефтемаш НЦ-320. Приводная часть АФНИ.303665.001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
АФНИ.301311.001
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
Позиция на иллюстрации Заводской номер детали Название детали
АФНИ.301311.001 АФНИ.301311.001 Станина в сборе
1 11 ГрИ.00.501-1 Рукоятка
2 АФНИ.303141.004 Вал эксцентриковый с шатунами
3 АФНИ.302316.001 Трубопровод
4 АФНИ.745482.009 Кожух защитный
5 Проходник ввертной 8-22-БК Проходник ввертной 8-22-БК
6 АФНИ.753781.001-01 Накладка станины
7 Болт М8х16.56.019 Болт М8х16.56.019
8 АФНИ.304516.001 Крейцкопф
9 Болт М12х40.56.019 Болт М12х40.56.019
10 Шайба 12.65Г.019 Шайба 12.65Г.019
11 Шайба А12.04.0115 Шайба А12.04.0115
12 АФНИ.753781.001 Накладка станины
13 АФНИ.722515.002 Червяк
14 АФНИ.301251.007 Крышка картера станины
15 АФНИ.712322.001 Крышка торцовая
16 АФНИ.712322.001-01 Крышка торцовая
17 АФНИ.754154.025 Прокладка
18 АФНИ.754154.025-01 Прокладка
19 АФНИ.754154.025-03 Прокладка
20 АФНИ.754154.025-04 Прокладка
21 Болт М16х50.56.0112 Болт М16х50.56.0112
22 Шайба 16.65Г.019 Шайба 16.65Г.019
23 АФНИ.753616.003 Кольцо стопорное
24 Подшипник 32617 Подшипник 32617
25 АФНИ.732221.001 Станина
26 АФНИ.754142.018 Прокладка
27 АФНИ.711352.019 Крышка
28 АФНИ.754154.029-01 Прокладка
29 Манжета 1.1-70х95-4 Манжета 1.1-70х95-4
30 АФНИ.712392.001 Втулка шлицевая
31 АФНИ.758495.004 Шайба
32 Болт 4М8х16.56.019 Болт 4М8х16.56.019
33 Болт М20х55.56.0112 Болт М20х55.56.0112
34 Шайба 20.65Г.019 Шайба 20.65Г.019
35 АФНИ.758271.016 Шпилька
36 Гайка М48х3-6Н.6.0112 Гайка М48х3-6Н.6.0112
37 Гайка М48х3.6.0112 Гайка М48х3.6.0112
38 Штифт 16х80 Штифт 16х80
39 АФНИ.732221.002 Крышка станины
40 Рым-болт М24.0112 Рым-болт М24.0112
41 АФНИ.752212.002 Угольник ввертной
42 АФНИ.061146.001 Фильтр
43 АФНИ.711341.017 Втулка
44 АФНИ.711441.001 Втулка
45 АФНИ.754176.025 Кольцо
46 АФНИ.754176.025-01 Кольцо
47 АФНИ.754176.025-02 Кольцо
48 АФНИ.753615.004 Пружина стопорная
49 Подшипник 8222 Подшипник 8222
50 АФНИ.713352.001 Стакан
51 Подшипник 8320 Подшипник 8320
52 АФНИ.754154.024 Прокладка
53 АФНИ.754154.024-02 Прокладка
54 АФНИ.758443.003 Гайка
55 АФНИ.711452.002 Крышка торцовая
56 АФНИ.754154.029 Прокладка
57 Болт М12х25.56.019 Болт М12х25.56.019
58 Гайка М12.5.019 Гайка М12.5.019
59 АФНИ.753136.003 Проходник ввертной
60 АФНИ.751393.006 Полумуфта
61 АФНИ.753691.004 Втулка
62 АФНИ.758221.002 Винт
63 Насос пластинчатый БГ 12-41 Насос пластинчатый БГ 12-41
64 АФНИ.754162.009 Прокладка
65 Болт М8х25.56.019 Болт М8х25.56.019
66 Шайба 8.65Г.019 Шайба 8.65Г.019
67 АФНИ.758416.001 Гайка
68 АФНИ.758481.003 Шайба замковая
69 АФНИ.302228.001 Трубопровод
70 АФНИ.711342.016 Фланец
71 АФНИ.758121.010 Болт крепления переднего стакана
72 АФНИ.711142.009 Прокладка
73 АФНИ.754154.030 Прокладка
74 АФНИ.711141.044 Шайба специальная
75 АФНИ.754171.001 Манжета штока
76 АФНИ.711472.002 Корпус сальника
77 Болт М12х60.56.019 Болт М12х60.56.019
78 АФНИ.758499.001 Шайба
79 АФНИ.753163.002 Фланец нажимной
80 Болт М12х35.56.019 Болт М12х35.56.019
81 АФНИ.741134.045 Планка
82 АФНИ.741134.044 Планка замковая
83 Болт М16х35.56.06 Болт М16х35.56.06
84 АФНИ.758557.001 Шпонка
85 АФНИ.713312.001 Палец крейцкопфа
86 АФНИ.754152.066 Прокладка
87 АФНИ.306121.001 Кран сливной
88 Датчик температуры ТМ100 В Датчик температуры ТМ100 В
