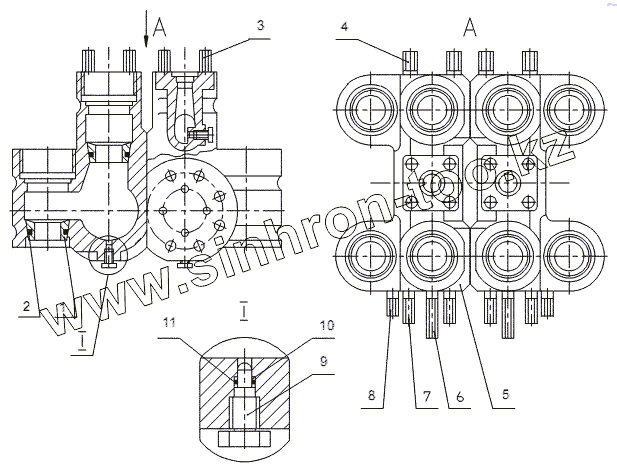

Каталог запасных частей к технике: Ижнефтемаш НЦ-320. Блок клапанных коробок АФНИ.306555.002
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Седло клапана | Седло клапана | |
| 2 | АФНИ.754175.002 | Кольцо уплотнительное | |
| 3 | АФНИ.758271.023 | Шпилька | |
| 4 | АФНИ.758271.015 | Шпилька | |
| 5 | АФНИ.306555.003 | Коробка клапанная | |
| 6 | АФНИ.758271.014 | Шпилька | |
| 7 | АФНИ.758271.014-01 | Шпилька | |
| 8 | АФНИ.758271.017 | Шпилька | |
| 9 | АФНИ.758126.011 | Пробка | |
| 10 | АФНИ.758491.033 | Шайба | |
| 11 | АФНИ.754152.021 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
