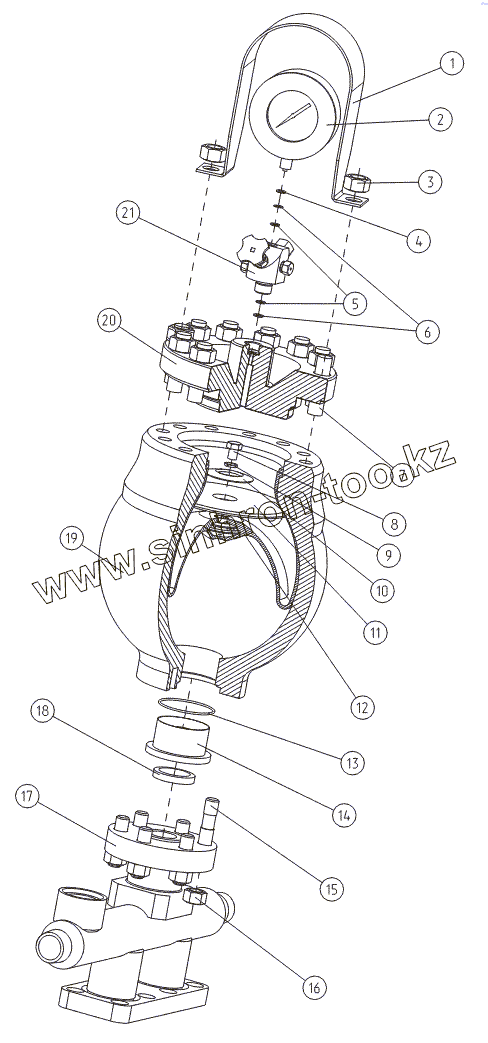

Каталог запасных частей к технике: Ижнефтемаш НБ-125 ИЖ. Блок нагнетательный АФНИ.302669.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АФНИ.745422.047 | Ограждение | |
| 2 | МП4-У-IP53-60М | Манометр радиальный без фланца, | |
| 3 | Гайка М27 | Гайка М27 | |
| 4 | КС-10.00.00.011-03 | Прокладка | |
| 5 | КС-10.00.00.011-01 | Прокладка | |
| 6 | КС-10.00.00.011-02 | Прокладка | |
| 7 | АФНИ.758271.031 | Шпилька | |
| 8 | Болт М16х20 | Болт М16х20 | |
| 9 | Шайба 16.65Г | Шайба 16.65Г | |
| 10 | АФНИ.758498.004 | Шайба | |
| 11 | КС-10.00.00.002 | Стабилизатор | |
| 12 | 9Г.06.00.120 | Диафрагма | |
| 13 | АФНИ.754175.002 | Кольцо уплотнительное | |
| 14 | 9Г.06.00.006 | Вкладыш | |
| 15 | АФНИ.758271.017 | Шпилька | |
| 16 | Гайка М24 | Гайка М24 | |
| 17 | АФНИ.302637.017 | Коллектор нагнетательный | |
| 18 | АФНИ.754171.004 | Уплотнение | |
| 19 | АФНИ.301114.001 | Корпус | |
| 20 | 9Г.06.00.005 | Крышка | |
| 21 | КС-10.13.00.000А | Переходник в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
